Multifunktionshebel, mechanisch mit Schwingungstilgung des Frontladers

LX1053319-UN-10OCT11

LX1053320-UN-10OCT11

LX1054600-UN-10OCT11

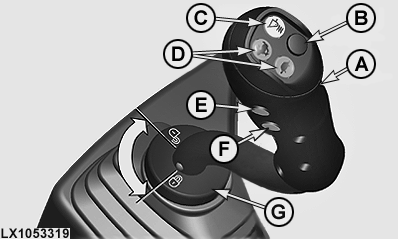

A - Multifunktionshebel

B - Memo-Taste (nicht für Nordamerika)

C - Taste, Schwingungstilgung des Frontladers aktivieren

D - Gangschalttasten

E - Taste, Umleitventil 1 am Frontanbaugerät (nicht für Nordamerika)

F - Taste, Umleitventil 2 am Frontanbaugerät (nicht für Nordamerika)

G - Verriegelungsring (Transportsicherung)

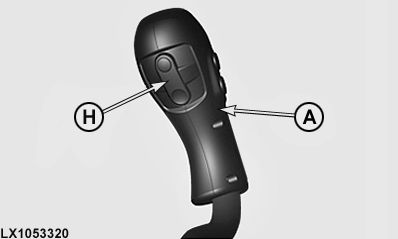

H - Wippschalter, heben/senken

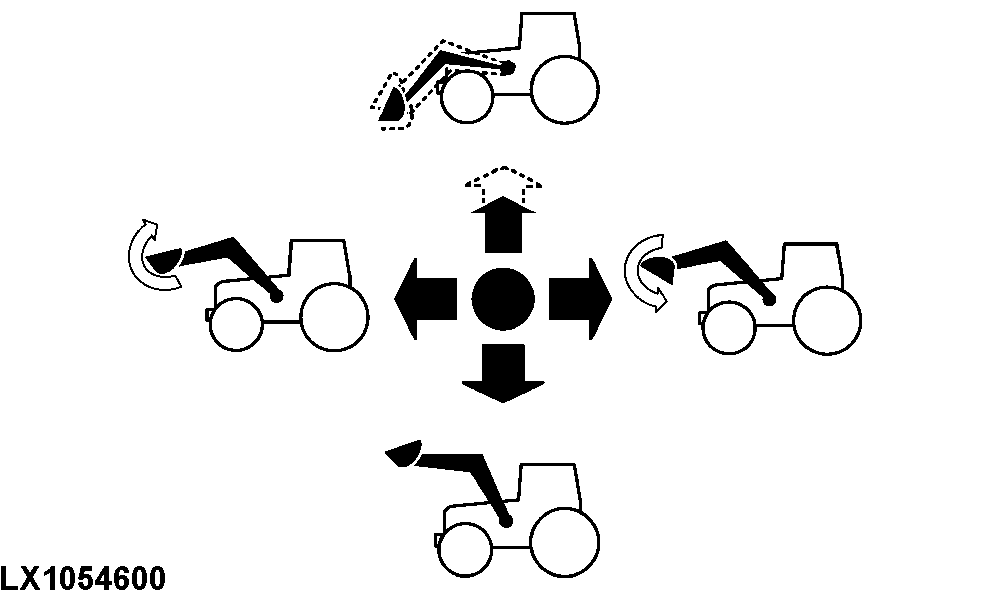

Basisfunktionen:

• Verriegelungsring nach rechts drehen = verriegelt
• Verriegelungsring nach links drehen = unverriegelt
• Hebel nach hinten = Frontlader anheben
• Hebel nach vorne bis zum fühlbaren Widerstand = Frontlader absenken
• Hebel nach vorne über den fühlbaren Widerstand hinaus (einrasten) = Frontlader in Schwimmstellung
• Hebel nach links = Schaufel aufkippen
• Hebel nach rechts = Schaufel abkippen

Erweiterte Funktionen und Programmierung:

Mit dem Multifunktionshebel (A) können zwei Steuerventile (M-ICV) gleichzeitig bedient werden. Über den Wippschalter (H) wird ein drittes Steuerventil betätigt und ermöglicht so das Steuern einer zusätzlichen Funktion.

Wird während des Hebens oder Senkens gleichzeitig die Memo-Taste (B) gedrückt, bewegt sich der Frontlader nur bis zur voreingestellten Position.

Durch Betätigen der Tasten (E) und (F) werden die Umleitventile des Anbaugerätes aktiviert, was das Steuern weiterer Funktionen ermöglicht.

HINWEIS: Für weitere Informationen, siehe Bedienungsanleitung des Anbaugeräts. Um die Schwingungstilgung bei Frontladern nutzen zu können, muss diese zuvor aktiviert werden.

Mit der Taste (C) wird die Schwingungstilgung des Frontladers ein- bzw. ausgeschaltet. Bei eingeschalteter Schwingungstilgung des Frontladers leuchtet die LED in der Taste (C).

Über die Gangschalttasten (D) können die Gänge des Getriebes geschaltet werden.

ACHTUNG: Wenn der Frontlader nicht in Gebrauch ist, muss der Multifunktionshebel verriegelt werden. Hierzu Verriegelungsring (G) drehen und sich vergewissern, dass sich der Multifunktionshebel nicht mehr bewegen lässt. Andernfalls kann es während der Fahrt zu unbeabsichtigter Betätigung des Frontladers kommen, was zu schweren Unfällen führen kann.

Schwingungstilgung des Frontladers aktivieren bzw. deaktivieren

1. Taste (C) gedrückt halten und dann die Zündung einschalten.
2. Taste (C) noch mindestens 5 Sekunden gedrückt halten, bis LED in der Taste blinkt.
3. Taste loslassen und innerhalb von 5 Sekunden erneut drücken, um in den Programmiermodus zu gelangen.
4. Die aktuelle Programmierung der Schwingungstilgung des Frontladers wird angezeigt:

   LED dauerhaft aus ==> Schwingungstilgung des Frontladers deaktiviert

   LED dauerhaft an ==> Schwingungstilgung des Frontladers aktiviert

5. Durch Betätigen der Taste (C) die Schwingungstilgung des Frontladers aktivieren bzw. deaktivieren.
6. Programmiermodus verlassen und Einstellung speichern, beliebige Taste des Multifunktionshebels betätigen oder die Zündung ausschalten.
