Zugang zur Batterie

LX1053356-UN-16JAN12

LX1053357-UN-10JAN12

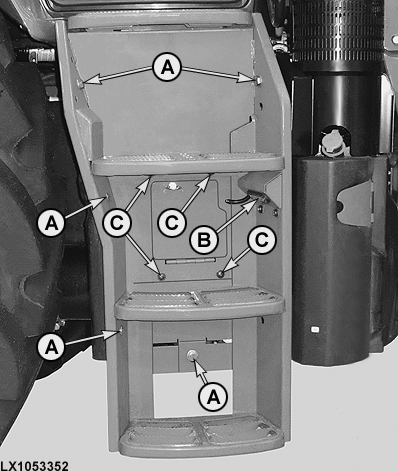

LX1053352-UN-10JAN12

Die Batterie ist unter der rechten Trittstufe eingebaut. Klappe öffnen und falls erforderlich die Trittstufe ausbauen. Hierzu Schrauben (A) entfernen und Trittstufe ausbauen.

WICHTIG: Bei Traktoren mit Trittstufenbeleuchtung (B), vor dem Ausbau der Trittstufe die Beleuchtung ausbauen. Hierzu die Schrauben (C) entfernen und Verkleidung ausbauen. Danach die Schrauben der Trittstufenbeleuchtung (B) entfernen und Beleuchtung ausbauen.
