Antriebsriemen ersetzen - bei 4-Zylinder-Motoren

LX1053313-UN-09APR13

LX1053388-UN-28FEB12

LX1053389-UN-28FEB12

A - Bohrung

B - Metallstift

C - Spannrolle

D - Sperrzahnschrauben (6 St)

E - Antriebsriemen

F - Lüfterrad

HINWEIS: Bei Traktoren mit Frontzapfwelle muss der Antriebsriemen vom John Deere-Händler ausgetauscht werden.

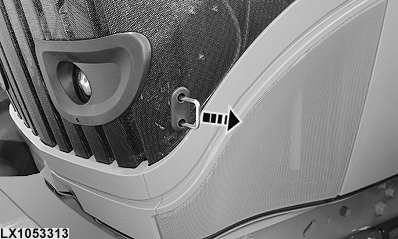

Entriegelung ziehen und Haube nach oben klappen.

ACHTUNG: Massekabel (—) der Batterie abklemmen

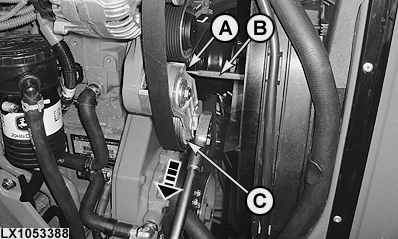

Spannrolle (C) mit einem Vierkantschlüssel drehen (siehe Pfeil), bis die Bohrungen (A) der Grundplatte und des Exzenters fluchten. Einen Metallstift (B), Durchmesser 5 mm (0.2 in.), in die beiden fluchtenden Bohrungen stecken und Spannrolle fixieren.

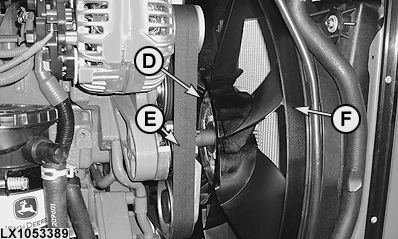

Schrauben (D; 6 St.) am Lüfterrad entfernen.

Antriebsriemen (E) über das Lüfterrad (F) entfernen.

Antriebsriemen entsprechend dem Laufschema auflegen und Antriebsriemenspanner wieder entspannen.

Zum Spannen die Spannrolle etwas drehen, um den Metallstift zu entlasten, und aus den Bohrungen ziehen. Der Antriebsriemenspanner geht automatisch in die Spannstellung zurück.

WICHTIG: Beim Einbau immer neue Sperrzahnschrauben verwenden.

Lüfterrad (F) anordnen und neue Sperrzahnschrauben (D) mit der folgenden Spezifikation befestigen.

Prüfpunkt	Maß	Spezifikation
Befestigung zum Lüfterrad	Drehmoment	22 – 28 N˙m 16 – 21 lb.-ft.

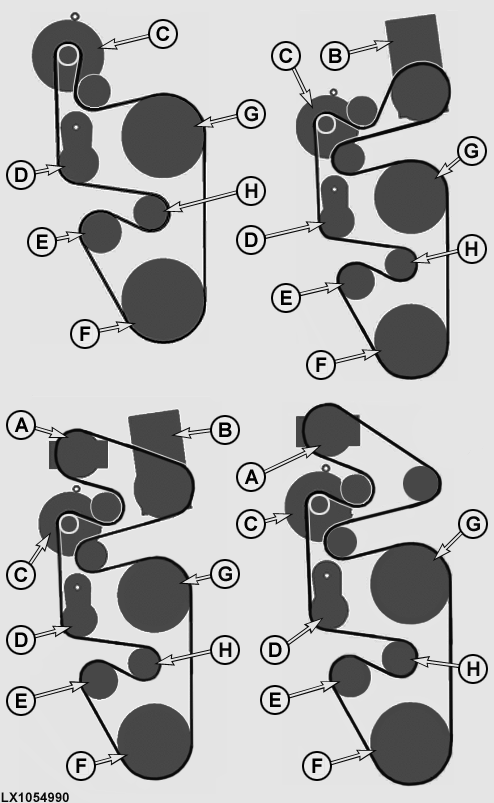

Antriebsriemen Laufschema

LX1054990-UN-12DEC11

A - Kompressor (Klimaanlage)

B - Kompressor (Druckluftbremsanlage)

C - Drehstromgenerator

D - Riemenspanner

E - Wasserpumpe

F - Kurbelwelle

G - Lüfterscheibe

H - Umlenkrolle
