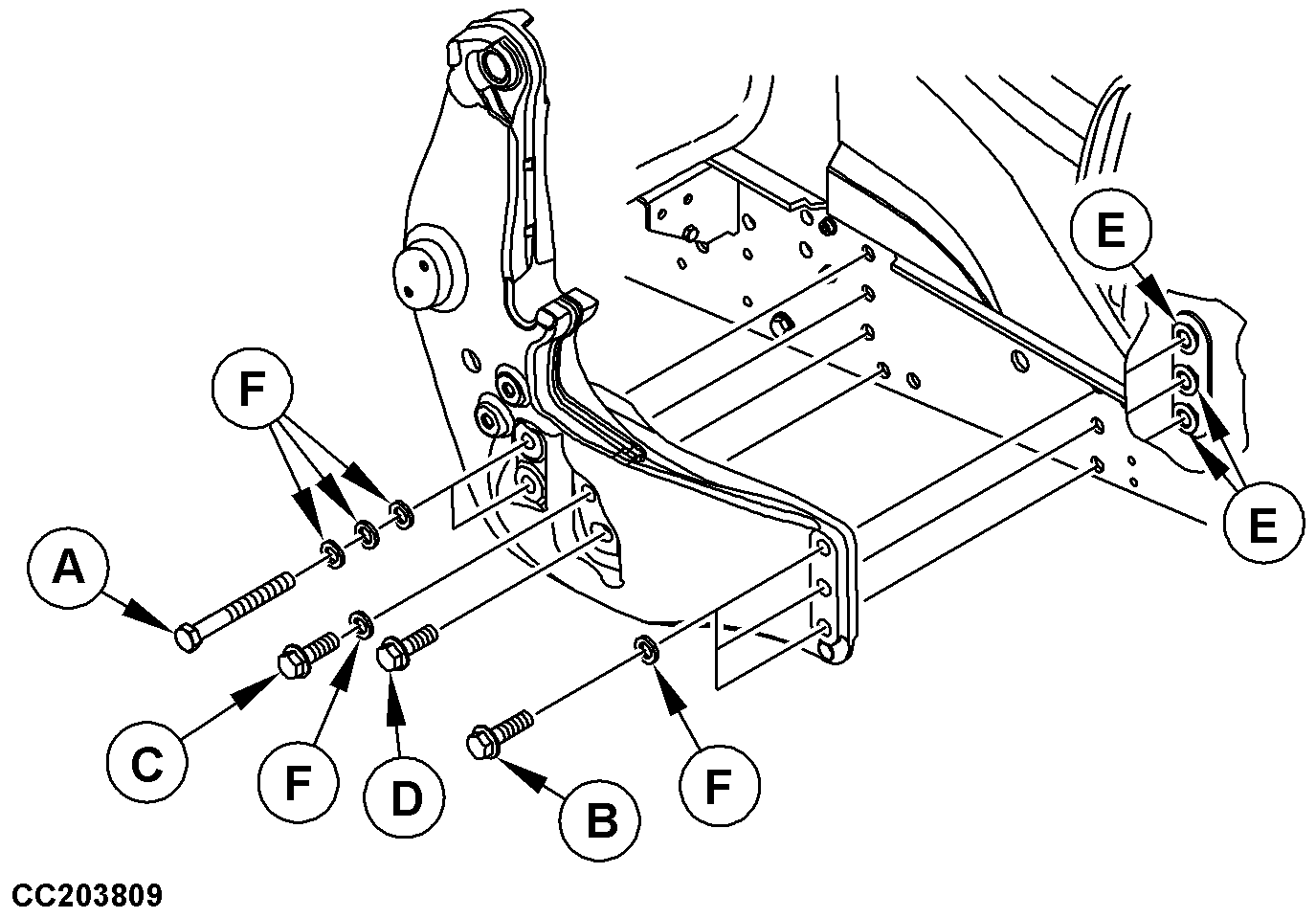

Frontlader-Anbaurahmen für Lader H310 und H340

CC203809-UN-18JUL13

Befestigungsteile von John Deere™ Frontlader-Anbaurahmen
Pos.	Benennung	Norm	Gewindebezeichnung	Kennzeichnung / Materialgüte	Beschichtung
(A)	Sechskantschraube	ISO4014	M20 x 2,5 x 170	10.9	Zink
(B)	Sechskantschraube mit Flansch	JDS121	M20 x 2,5 x 70	10.9	Zink
(C)	Sechskantschraube mit Flansch	JDS123	M20 x 2,5 x 60	10.9	Zink
(D)	Sechskantschraube mit Flansch	JDS123	M20 x 2,5 x 55	10.9	Zink
(E)	Sechskantmutter mit Flansch	ISO4161	M20 x 2,5	10

Befestigungsteile von John Deere™ Frontlader-Anbaurahmen
Pos.	Benennung	Norm	Innendurchmesser	Außendurchmesser	Dicke	Material	Beschichtung
(F)	Unterlegscheibe	JDS130	22 mm (0.9 in.)	37 mm (1.5 in.)	3 mm (0.1 in.)	100HV	Zink

WICHTIG: Von John Deere™ wird ein geprüfter Frontlader freigegeben und zum Verkauf angeboten.

Bei Anbau der John Deere™ Frontlader-Anbaurahmen dürfen nur geeignete Befestigungselemente verwendet werden, wie in obiger Abbildung gezeigt.

Drehmomente der Befestigungsschrauben in regelmäßigen Abständen prüfen. Informationen der Betriebs- und Anbauanleitung zur Wartung des Frontladers beachten.

Prüfpunkt	Maß	Spezifikation
Sechskantschraube	Drehmoment	620 N·m (457 lb.-ft.)

Prüfpunkt	Maß	Spezifikation
Sechskantschraube mit Flansch	Drehmoment	620 N·m (457 lb.-ft.)
