Unterlenker Kategorie 2 und 3N — Spreizmaß einstellen

LX009470-UN-03JAN95

LX009819-UN-03JAN95

LX1053434-UN-29MAR12

LX001750-UN-05APR00

A - Klappe

B - Ring

C - Bolzen

D - Distanzhalter

E - Unterlenker

F - Stabilisierungsanschlag

G - Nut, Kategorie 2 bzw. 3N (Spreizmaß 870 mm von Mitte Kugel zu Mitte Kugel gemessen)

H - Hebel

Mittig an das Gerät heranfahren. Ring (B) entfernen und Klappe (A) anheben. Mit dem Hebel (H) das Spreizmaß der Kategorie 2 bzw. 3N von 870 mm einstellen.

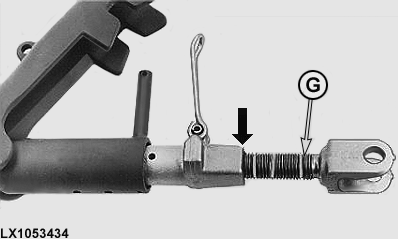

Die Nut (G) dient als Hilfe, um das Spreizmaß von 870 mm (von Mitte Kugel zu Mitte Kugel gemessen) einstellen zu können.

Die Nut (G) sollte mit der Kante (siehe Pfeil) übereinstimmen.

Danach den Hebel (H) auf dem Bolzen (C) anordnen, Klappe (A) herunterklappen und mit dem Ring (B) sichern. Anschließend Distanzhalter (D) einstellen.

WICHTIG: Das Spreizmaß muss so groß sein, dass die Unterlenker (E) nicht an den Anschlägen (F) hängen bleiben. Ansonsten kann es zu mechanischen Schäden führen.
