PowrQuad™ PLUS-Getriebe schalten

LX1056682-UN-05JUL12

LX1056684-UN-05JUL12

LX1056683-UN-05JUL12

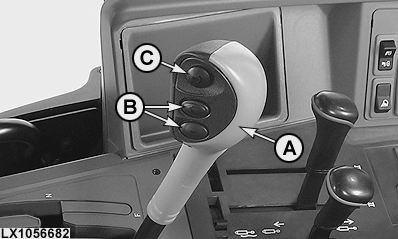

A - Gruppenschalthebel

B - Gangschalttasten

C - Taste für Handkupplung

E - Gangschaltschalter (zusätzlich)

F - Fahrtrichtungshebel

Das Getriebe wird mit dem Schalthebel (A), den Gangschalttasten (B) -oder dem Schalter (E)- und dem Fahrtrichtungshebel (F) geschaltet. Die Handkupplung wird mit der Taste (C) bedient.
Vor dem Starten des Motors den Fahrtrichtungshebel (F) in Neutral bringen. Zum Anfahren zuerst den Gruppenschalthebel (A) in die gewünschte Gruppe und dann den Fahrtrichtungshebel in die gewünschte Fahrtrichtung bringen.

ACHTUNG: Wird der Fahrtrichtungshebel bei laufendem Motor und eingelegter Gruppe betätigt, so setzt sich der Traktor in Bewegung.

Zum Wechseln der Gruppen muss das Kupplungspedal oder die Handkupplung betätigt werden. Zum Schalten der Gänge und Wechseln der Fahrtrichtung muss die Kupplung nicht betätigt werden.
Zum Abstellen des Traktors den Fahrtrichtungshebel (F) in Neutral bringen, dann mit dem Gruppenschalthebel (A) die Parksperre einlegen.

WICHTIG: Parksperre nur bei stillstehendem Traktor einlegen.

HINWEIS: Wird der Schalthebel (A) in Parkstellung gebracht und der Fahrtrichtungshebel (F) ist nicht in Neutral, dann ertönt ein Warnton und die blaue INFO-Lampe leuchtet. Beim Abstellen des Motors bleibt der Fahrtrichtungshebel in der gewählten Stellung, das Getriebe geht aber in Neutral.

Ist der Fahrtrichtungshebel beim Starten des Motors nicht in Neutral, dann ertönt ein Warnton und im Digitalanzeige erscheint eine entsprechende Nachricht.

Wird der Fahrtrichtungshebel bei eingelegter Parksperre aus Neutral bewegt, dann ertönt ein Warnton und die blaue INFO-Lampe leuchtet. Zum Anfahren zuerst den Gruppenschalthebel in eine Gruppe bewegen und dann den Fahrtrichtungshebel von der Neutralstellung in die gewünschte Stellung bringen.

Handkupplung

Knopf (C) drücken, die Kupplung wird getrennt. Die Gruppen können geschaltet werden oder der Traktor kann angehalten werden. Knopf (C) loslassen, die Kupplung wird moduliert eingerückt. Bei Traktoren mit Sitzschalter (Fahreranwesenheit) gilt dabei folgendes:
War innerhalb der letzten 3 Sekunden vor dem Loslassen des Knopfes weder der Sitz belastet, noch Kupplungs- oder Bremspedal betätigt, dann setzt sich der Traktor nicht in Bewegung, auch wenn der Fahrtrichtungshebel in Vorwärts- oder Rückwärtsstellung ist. Es erscheint eine Meldung in der Digitalanzeige. Fahrtrichtungshebel in Neutral und dann wieder in die gewünschte Fahrtrichtung schalten, um den Traktor in Bewegung zu setzen.

HINWEIS: Die Handkupplung ist nicht dafür geeignet, den Traktor kriechend an ein Gerät heranzufahren.

An der Adresse PTQ167 kann die Handkupplung aktiviert bzw. deaktiviert werden. Siehe Komfort-Einstellungen in Bedienung und Einstieg in Diagnoseadressen mit Digitalanzeige (Kunden-Ebene) im Abschnitt Diagnosecodes und Einstellungen.

Optimales Schalten für Transportfahrten bei deaktivierter Ganganpassung:

1. Abhängig von der Beladung, die Gruppe einlegen, in der angefahren werden kann.
2. In den ersten Gang schalten.
3. Anfahren und der Reihe nach die Gruppen hochschalten, bis die höchste Gruppe erreicht ist.
4. Der Reihe nach die Gänge hochschalten.

Optimales Schalten für Transportfahrten bei aktivierter Ganganpassung:

1. Abhängig von der Beladung, die Gruppe einlegen, in der angefahren werden kann.
2. In den ersten Gang schalten.
3. Anfahren und der Reihe nach die Gänge hochschalten, bis der höchste Gang erreicht ist.
4. In die nächste Gruppe schalten und die Ganganpassung schaltet automatisch in den Gang, der der Fahrgeschwindigkeit entspricht.
5. Der Reihe nach die Gänge hochschalten und die Gruppen wechseln, bis die gewünschte Fahrgeschwindigkeit erreicht ist.

Betrieb bei kaltem Wetter

Kaltes Öl (0°C, 32°F) kann das Schalten mit dem Fahrtrichtungshebel beeinflussen. Unter -10°C (14°F) können die Schaltvorgänge verzögert sein. Unter +5°C (41°F) ist die automatische Motordrehzahl-Anpassung deaktiviert.

Unter Umständen muss der Fahrtrichtungshebel mehrmals betätigt werden, bevor sich der Traktor in Bewegung setzt. Sobald sich das Öl erwärmt hat, sind die Schaltvorgänge wieder normal.

Einschränkung bei fehlendem Geschwindigkeitssignal

Stellt die Steuereinheit das Fehlen des Geschwindigkeitssignals fest, dann stehen in jeder Gruppe nur die ersten drei Gänge zur Verfügung.

Notfahrmodus

LX234748-UN-30SEP15

Dazu bei abgestelltem Motor den Stecker (A) (Sicherungs-/Relaiskasten) herausnehmen und um 90° nach rechts gedreht wieder einsetzen.

Der Schriftzug Come Home muss oben sein.

Siehe zusätzlich Sicherungen und Relais (LCS) bei PowrQuad™-Getriebe im Abschnitt Wartung - Nach Bedarf.

HINWEIS: Im Notfahrmodus ist die Motordrehzahl auf 1500 1/min begrenzt und es ist in jeder Gruppe nur der erste Gang verfügbar. Die Handkupplung ist NICHT verfügbar.
