Luftkomfortsitz MSG95AL

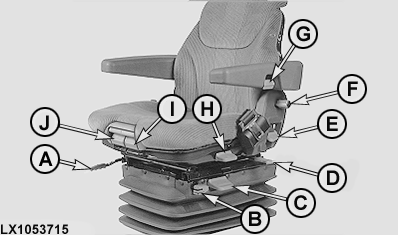

LX1053715-UN-29JUN11

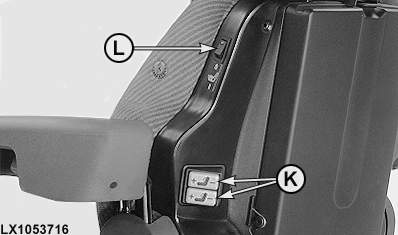

LX1053716-UN-29JUN11

WICHTIG: Beim Einstellen des Sitzes besteht Quetschgefahr. Durch in der Kabine abgestellte Gegenstände können Freiräume eingeschränkt sein. Es ist darauf zu achten, dass ausreichend Freiraum zu angrenzenden Bauteilen gewährleistet ist, um Kollisionen zu vermeiden. Ein versehentlicher Kontakt mit Bedienelementen könnte Traktor- oder Gerätefunktionen auslösen.

• A — Längsverstellung

Hebel (A) ziehen und den Sitz in die gewünschte Position bringen. Den Hebel spürbar einrasten lassen.

• B — Längsfederung einstellen

• Hebel (B) nach vorn - keine Längsfederung
• Hebel (B) nach hinten - Längsfederung aktiv

• C — Gewicht einstellen

Der Fahrersitz muss belastet sein, um ihn auf das Fahrergewicht einzustellen. Nach Starten des Motors Sitz durchfedern, dann den Hebel (C) kurz nach oben ziehen. Der Sitz stellt sich auf das entsprechende Gewicht ein.

HINWEIS: Der Fahrersitz kann für ein Gewicht von 50 bis 130 kg (110 bis 285 lb) eingestellt werden.

• C — Höhe einstellen

Nach der Gewichtseinstellung kann die Höhe stufenlos eingestellt werden. Zur Höhenverstellung Hebel (C) bis zum Anschlag nach oben ziehen oder nach unten drücken. Wird bei der Höheneinstellung der obere oder untere Endanschlag erreicht, erfolgt eine automatische Höhenanpassung, um einen Mindestfederweg zu gewährleisten.

• D — Querfederung einstellen

• Hebel (D) nach vorn - Querfederung aktiv
• Hebel (D) nach hinten - keine Querfederung

• E — Rückenlehne, Neigung einstellen

Hebel (E) ziehen und die Neigung der Rückenlehne in die gewünschte Position bringen. Hebel hörbar wieder einrasten lassen.

• F — Armlehnen, Höhe einstellen

Mit dem Drehknopf (F) können die Armlehnen in 5 Stufen in der Höhe verstellt werden.

• G — Armlehnen, Neigung einstellen

Mit dem Drehknopf (G) kann die Neigung der Armlehnen stufenlos eingestellt werden. Soll die Armlehne um 30° nach unten abgesenkt werden, Neigungsverstellung der Armlehne (G) in die Armlehne hineindrücken.

• H — Dreheinrichtung einstellen

WICHTIG: Die Dreheinrichtung nach links nur für den Ein- und Ausstieg verwenden.

Die Dreheinrichtung kann wie folgt mit dem Hebel (H) betätigt werden:

Hebel anheben, der Sitz lässt sich frei nach links und rechts um 15° drehen. Zum Verriegeln den Hebel nach unten drücken und der Sitz verriegelt automatisch in der nächsten 7,5°-Stellung.

HINWEIS: Bei Ausrüstung mit Multifunktionshebel an der Armlehne, den Fahrersitz nur um 7,5° nach links drehen. Kollisionen mit dem Lenkrad vermeiden.

• I — Sitzneigung einstellen

Griff (I) nach oben ziehen und den Sitz in der gewünschten Sitzneigung einstellen. Den Griff spürbar einrasten lassen.

• J — Sitztiefe einstellen

Griff (J) nach oben ziehen und den Sitz in der gewünschten Sitztiefe einstellen. Den Griff spürbar einrasten lassen.

• K — Rückenlehne, Lendenstütze einstellen

Mittels Wippschalter (K) die gewünschte Position der Lendenstütze einstellen.

• L — Sitzheizung

Mit dem Schalter (L) kann die Sitzheizung ein- und ausgeschaltet werden.
