Komfortsitz MSG83

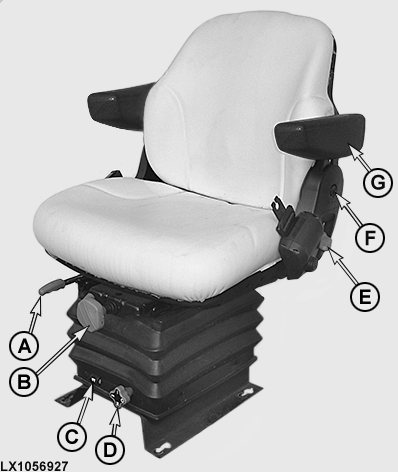

LX1056927-UN-12MAY14

WICHTIG: Beim Einstellen des Sitzes besteht Quetschgefahr. Durch in der Kabine abgestellte Gegenstände können Freiräume eingeschränkt sein. Es ist darauf zu achten, dass ausreichend Freiraum zu angrenzenden Bauteilen gewährleistet ist, um Kollisionen zu vermeiden. Ein versehentlicher Kontakt mit Bedienelementen könnte Traktor- oder Gerätefunktionen auslösen.

• A — Längsverstellung

Hebel (A) ziehen und den Sitz in die gewünschte Position bringen. Den Hebel spürbar einrasten lassen.

• B — Gewicht einstellen

Der Fahrersitz muss belastet sein, um ihn auf das Fahrergewicht einzustellen. Um den Sitz auf das entsprechende Gewicht einzustellen, den Sitz durchfedern und dann mit der Kurbel (B) die gewünschte Federung einstellen.

HINWEIS: Der Fahrersitz kann für ein Gewicht von 50 bis 130 kg (110 bis 285 lb) eingestellt werden.

• C — Kontrollanzeige der Gewichtseinstellung

Zur Kontrolle der Gewichtseinstellung die Anzeige (C) beachten

• D — Sitzhöhe einstellen

Um die entsprechende Sitzhöhe einstellen zu können, den Sitz belasten und mit dem Stellrad (D) die gewünscht Sitzhöhe einstellen.

Die Sitzhöhe kann in vier Position gewählt werden, von 0 (niedrigste Sitzposition) bis III (höchste Sitzposition).

• E — Rückenlehne, Neigung einstellen

Hebel (E) nach oben ziehen und halten. Die Neigung der Rückenlehne in die gewünschte Position bringen und den Hebel hörbar wieder einrasten lassen.

• F — Armlehnen, Höhe einstellen

Beidseitig Abdeckung (F) entfernen, die Sechskantmutter lösen und die Armlehne in der gewünschten Position anordnen. Die Sechskantmutter festziehen und Abdeckung (F) wieder anbringen.

• G — Armlehnen, nach oben aufklappbar

Die Armlehne (G) ist zum besseren Ein- und Aussteigen nach oben aufklappbar.
