AutoQuad Plus-Getriebe — Einstellungen

LX1056690-UN-04JUL12

LX1056692-UN-09JUL12

Getriebeseite, Vorwärts-/Rückwärtsgangverhältnis

LX1056691-UN-09JUL12

Getriebeseite, Einstellungen

1 - Eingabetaste

2 - Pfeiltaste nach oben

3 - Pfeiltaste nach unten

4 - Menütaste

A - Eingabefeld für Vorwärts-/Rückwärtsgangverhältnis

B - Kontrollkästchen für Motordrehzahlanpassung

C - Kontrollkästchen für Zapfwellenbetrieb

D - Kontrollkästchen für Ganganpassung

A — Vorwärts-/Rückwärtsgangverhältnis auswählen

Das Verhältnis kann im Bereich zwischen +3 und -3 in der Digitalanzeige ausgewählt werden.

Hierzu Menütaste (4) so oft drücken bis die Seite für das Getriebemenü erscheint.

Eingabetaste (1) drücken und im Eingabefeld (A) das gewünschte Verhältnis mit den Pfeiltasten (2) oder (3) auswählen.

Auswahl mit der Eingabetaste speichern.

Zum Beenden der Eingabe die Menütaste (4) drücken.

HINWEIS: Bei aktivierter Schaltautomatik hat ein eingestellter größter Gang Priorität über das ausgewählte Verhältnis.

B — Motordrehzahlanpassung beim Schalten der Gänge (Softshift)

Falls diese Option aktiviert ist, wird für einen weicheren Schaltvorgang die Motordrehzahl vorübergehend von der Elektronik angepasst.

Motordrehzahlanpassung (B) wie folgt aktivieren bzw. deaktivieren:

Hierzu Menütaste (4) so oft drücken bis die Seite für das Getriebemenü erscheint. Pfeiltaste (3) drücken und dann Eingabetaste (1) drücken. Kontrollkästchen (B) mit den Pfeiltasten (2) oder (3) aktivieren bzw. deaktivieren. Auswahl mit der Eingabetaste speichern.

Falls gewünscht, Zapfwellenbetrieb (C) wie folgt aktivieren bzw. deaktivieren:

Hierzu Eingabetaste (1) drücken und Kontrollkästchen (C) mit den Pfeiltasten (2) oder (3) aktivieren bzw. deaktivieren. Auswahl mit der Eingabetaste speichern.

Zum Beenden der Eingabe die Menütaste (4) drücken.

Daraus ergeben sich folgende Möglichkeiten für die Motordrehzahlanpassung:

• Immer ausgeschaltet, wenn (B) nicht aktiviert ist
• Eingeschaltet, aber ausgeschaltet bei Zapfwellenbetrieb, wenn nur (B) aktiviert ist
• Immer eingeschaltet, wenn (B) und (C) aktiviert sind

D — Ganganpassung beim Wechseln der Gruppe (Speed Matching)

Falls diese Option aktiviert ist, wird ab ca. 7 km/h (4.4 mph) das Getriebe beim Wechseln der Gruppen automatisch in den Gang geschaltet, der der jeweiligen Fahrgeschwindigkeit entspricht. Diese Automatik kann durch Betätigen einer Gangschalttaste während des Gruppenwechsels unterdrückt werden.

Ganganpassung (D) wie folgt aktivieren bzw. deaktivieren:

Hierzu Menütaste (4) so oft drücken bis die Seite für das Getriebemenü erscheint. Pfeiltaste (3) drücken und mit der Eingabetaste (1) das Kontrollkästchen (D) auswählen. Kontrollkästchen (D) mit den Pfeiltasten (2) oder (3) aktivieren bzw. deaktivieren. Auswahl mit der Eingabetaste speichern.

Zum Beenden der Eingabe die Menütaste (4) drücken.

E — Potentiometer für Motordrehzahlbegrenzung

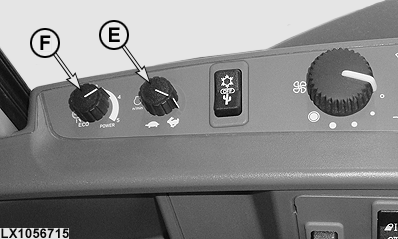

LX1056715-UN-13JUL12

E - Potentiometer für Motordrehzahlbegrenzung

F - Potentiometer für Schaltautomatik

In der Minimalstellung wird die Motordrehzahl auf 1050 1/min begrenzt. In der Maximalstellung kann der Motor mit der maximalen Drehzahl laufen. Zwischen den beiden Stellungen kann jede Begrenzung der Motordrehzahl individuell festgelegt werden. Werden keine Zapfwellenarbeiten ausgeführt, dann sollte das Potentiometer (E) in Maximalstellung, bzw. ”Aus”-Stellung sein.

F — Potentiometer für Schaltautomatik

Mit dem Potentiometer (F) können die verschiedenen Betriebsmodi festgelegt werden.

WICHTIG: Der ”Eco mode” eignet sich NUR für leichte Feldarbeiten oder für Straßenfahrten ohne große Zuglasten.

Eco mode: Hand- / Fußgas mehr als 85% Richtung Vollgas und Motordrehzahl über 1870 1/min: Getriebe schaltet hoch.
Hand- / Fußgas mehr als 55% Richtung Vollgas und Motordrehzahl unter 1300 1/min: Getriebe schaltet herunter.
Hand- / Fußgas weniger als 55% Richtung Vollgas und Motordrehzahl unter 1100 1/min: Getriebe schaltet herunter.

Power mode: Hand- / Fußgas mehr als 85% Richtung Vollgas und Motordrehzahl über 2100 1/min: Getriebe schaltet hoch.
Hand- / Fußgas mehr als 55% Richtung Vollgas und Motordrehzahl unter 1720 1/min: Getriebe schaltet herunter.
Hand- / Fußgas weniger als 55% Richtung Vollgas und Motordrehzahl unter 1100 1/min: Getriebe schaltet herunter.

Zwischenstellungen: Die Schaltdrehzahlen lassen sich mit Potentiometer (F) stufenlos zwischen den Eco- und Power mode einstellen.
