Druckluftanhängerbremse

LX1056679-UN-19JUL12

LX1056680-UN-05JUL12

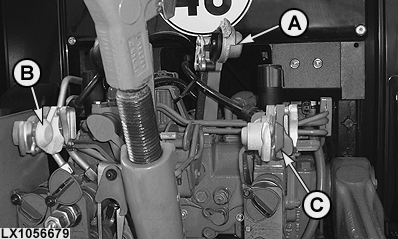

A - Schwarz (Einleitungsbremse, falls vorhanden)

B - Gelb (Zweileitungsbremse)

C - Rot (Zweileitungsbremse, Vorrat)

Die Druckluftbremse ist als Zweileitungssystem oder als kombiniertes Ein- und Zweileitungssystem lieferbar. Am Anschluss (A) können Anhänger mit Einleitungsbremse angeschlossen werden. An den Anschlüssen (B) und (C) können Anhänger mit Zweileitungsbremse angeschlossen werden.

Beim Ankuppeln der Druckschläuche auf Sauberkeit der Anschlüsse achten. Nach dem Entkuppeln Anschlüsse mit den Staubschutzdeckeln verschließen.

ACHTUNG: Die Einleitungsbremse darf nur bei Anhängern bis 25 km/h betrieben werden.

Bei Transportfahrten die gesetzlichen Bestimmungen im Hinblick auf die erlaubte Höchstgeschwindigkeit beachten.

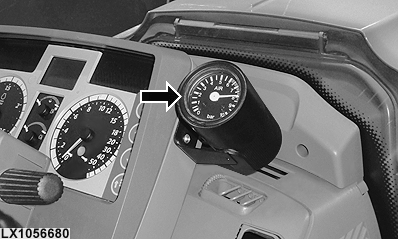

WICHTIG: Mit angekuppeltem Anhänger erst dann abfahren, wenn der Luftdruckmesser mindestens 810 kPa (8.1 bar; 117 psi) anzeigt!

Um überflüssigen Verschleiß der Bremsen zu verhindern, folgendes beachten:

• Sicherstellen, dass die Druckschläuche angeschlossen sind.
• Beim Herabfahren eines Berges den gleichen Gang wählen wie beim Hinauffahren.
• Sicherstellen, dass die Druckluftanhängerbremse überprüft und funktionsfähig ist.

ACHTUNG: Bei Anhängerbetrieb:

1. Lastregler des Anhängers (falls vorhanden) entsprechend der Anhängerbeladung einstellen!
2. Druckluftbehälter täglich auf Kondenswasser prüfen (siehe Wartung täglich oder alle 10 Stunden)! Falls Kondenswasser festgestellt wird, muss die Trocknerpatrone ausgetauscht werden.
3. Beim Parken des Traktors immer Parksperre einlegen.

HINWEIS: Durch Abfall des Drucks kann die Bremswirkung nachlassen. Den Anhänger nach Vorschrift des Herstellers bedienen.
