Zapfwellen schalten

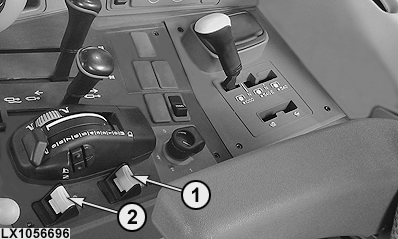

LX1056696-UN-05SEP12

Traktor mit Kabine gezeigt

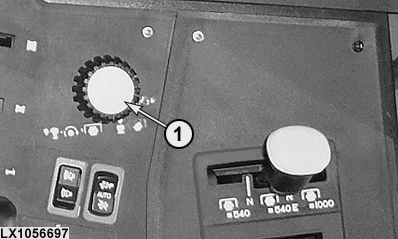

LX1056697-UN-10JUL12

Traktor ohne Kabine gezeigt

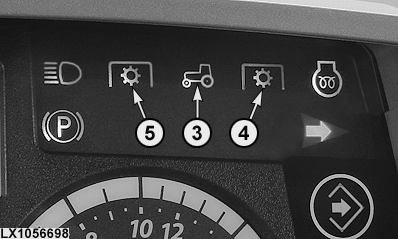

LX1056698-UN-05SEP12

1 - Schalter für Heckzapfwelle

2 - Schalter für Frontzapfwelle

3 - Kontrollleuchte, Zapfwelle

4 - Kontrollleuchte, Heckzapfwelle

5 - Kontrollleuchte, Frontzapfwelle

ACHTUNG: Zapfwelle immer abschalten, wenn sie nicht benötigt wird.

ACHTUNG: Nach dem Abschalten einer Zapfwelle läuft das angebaute Gerät - bedingt durch seine Schwungmasse - noch kurze Zeit weiter. Während dieser Zeit nicht zu nahe an das Gerät herantreten. Erst wenn es ganz stillsteht, darf daran gearbeitet werden.

Zum Einschalten der Zapfwellen den Schalter (1) bzw. (2) nach unten drücken und dann nach vorn. Die Zapfwelle fängt an, zu arbeiten und die Kontrollleuchten (3) und (4) bzw. (3) und (5) leuchten auf.

In der Digitalanzeige auf der Zapfwellenseite werden die aktuellen Drehzahlen der Zapfwellen angezeigt.

Zum Abschalten der Zapfwellen den Schalter (1) bzw. (2) nach hinten ziehen. Die Kontrollleuchten (3) und (4) bzw. (3) und (5) erlöschen.

HINWEIS: Wird bei laufender Zapfwelle der Motor abgestellt und anschließend wieder gestartet, so läuft die Zapfwelle nicht wieder an.

Bei der Heckzapfwelle leuchten dennoch die Kontrollleuchten (3) und (4) weiter.

Bei der Frontzapfwelle erlischt die Kontrollleuchte (5) aber die Kontrollleuchte (3) leuchtet weiter.

Zum Weiterarbeiten die Zapfwelle abschalten und erneut einschalten.
