Oberlenker

LX1053277-UN-21SEP11

WICHTIG: Vor Inbetriebnahme ist sicherzustellen, dass es beim Anheben des Anbaugerätes nicht zu Berührungen mit dem Traktor kommen kann. Hierbei ist die Einstellung der Oberlenkerlänge und die Einstellung der maximalen Hubhöhe zu beachten.

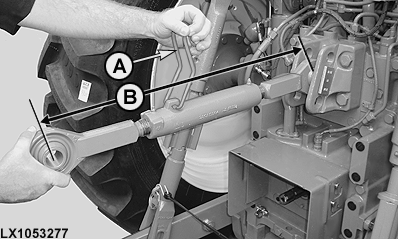

Die Länge des Oberlenkers kann mit dem Einstellgriff reguliert werden. Den Einstellgriff (A) hochheben und durch Drehen die erforderliche Länge einstellen.

• Minimale Länge 530 mm (20.9 in.)
• Maximale Länge 725 mm (28.5 in.)

Die angegebenen Maße dürfen nicht unter- oder überschritten werden. Nuten in den Gewinden markieren das erlaubte Maximum. Weiter dürfen die Gewinde nicht aus dem Gegenstück herausgedreht werden. Nach der Einstellung den Einstellgriff wieder über den Oberlenker klappen. Oberlenker und Geräteturm mit dem Bolzen verbinden und sichern.
