Multifunktionshebel, mechanisch - Standard

LX1056728-UN-23JUL12

LX1056732-UN-23JUL12

LX1054600-UN-10OCT11

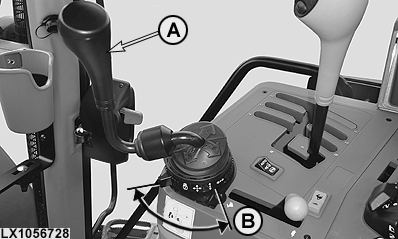

A - Multifunktionshebel

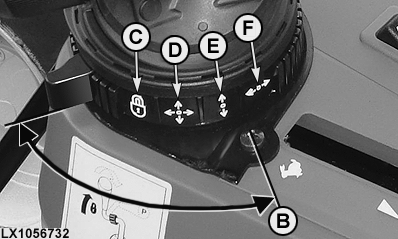

B - Schaltstellung

C - Verriegelung (Transportsicherung)

D - Zusatzsteuergerät III und IV aktiv

E - Zusatzsteuergerät III aktiv

F - Zusatzsteuergerät IV aktiv

Mit dem Multifunktionshebel (A) können zwei Steuerventile (III und IV) gleichzeitig oder einzeln bedient werden.

Folgende Funktionen können z.B bei Frontladerarbeiten mit dem Multifunktionshebel durchgeführt werden:

Steuergerät III — Schaltstellung (E) oder (D)

• Hebel nach hinten = anheben
• Hebel nach vorne = absenken

Steuergerät IV — Schaltstellung (F) oder (D)

• Hebel nach links = anheben bzw. aufkippen
• Hebel nach rechts = absenken bzw. abkippen

ACHTUNG: Wenn die Zusatzsteuergeräte III und IV nicht in Gebrauch sind, muss der Multifunktionshebel verriegelt werden, Schaltstellung (C). Hierzu Verriegelungsring gegen den Uhrzeigersinn bis zum Anschlag drehen und sich vergewissern, dass sich der Multifunktionshebel nicht mehr bewegen lässt. Andernfalls kann es während der Fahrt zu unbeabsichtigter Betätigung des Frontladers kommen, was zu schweren Unfällen führen kann.
