Frontantriebsachse — Vorspur prüfen

LX202536
LX202536-UN-29JUL13

LX1046204
LX1046204-UN-16JUN11

  1. Sicherstellen, dass die Räder für Geradeausfahrt ausgerichtet sind, indem der Traktor ca. 15 m (50 ft) weit geradeaus gefahren wird.

    ACHTUNG: Während der Messungen Motor ausschalten und Traktor gegen Wegrollen sichern.

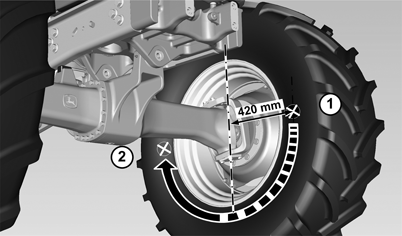

  2. Von der Radmitte ausgehend, bei 420mm (16.5 in.) eine Markierung (X) (1) an beiden Rad-Innenseiten anbringen. Beide Markierungen müssen in Achshöhe (halber Raddurchmesser) angebracht werden.

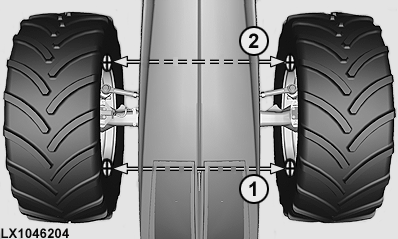

  3. Abstand vorne (1) von rechtem zu linkem Rad messen und Maß notieren.

  4. Traktor eine halbe Vorderradumdrehung nach vorne rollen, um die Markierung (X) nach hinten (2) zu bringen.

  5. Abstand hinten (2) messen und Maß notieren.

Das Maß vorne (1) muss dem Maß hinten (2) entsprechen. Eine Abweichung von ± 1.5 mm (0.06 in.) ist zulässig.
