Spurverstellung bei Hinterrädern mit Felgen für 16 Positionen - Flanschachse (Traktoren 6130M und 6140M)

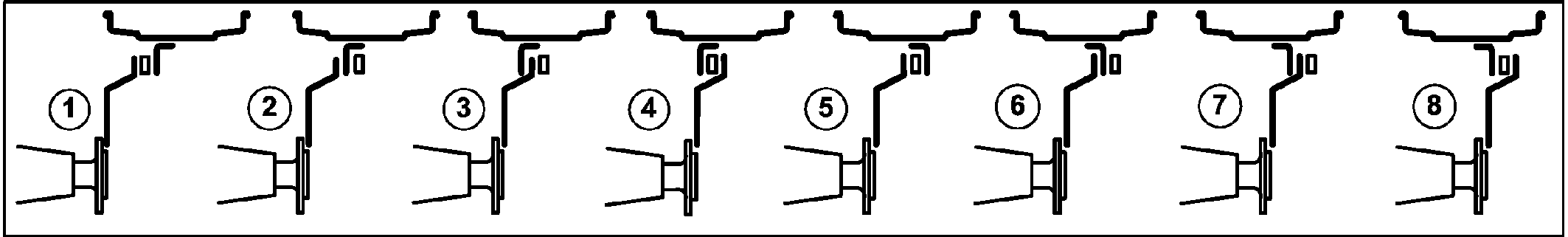

LX1053414-UN-16MAR12

Spurverstellung bei Hinterrädern mit Felgen für 16 Positionen / Positionen 1 bis 8

	Spurweiteneinstellung bei Auslieferung	Spurweiteneinstellung (Hinterräder) Anordnung von Felge und Radschüssel
Bereifung:		1	2	3	4	5	6	7	8
16.9R38	1824 mm	2030 mm	2000 mm	1956 mm	1926 mm	1826 mm	1796 mm	1752 mm	1722 mm
	(71.81 in.)	(79.92 in.)	(78.74 in.)	(77.01 in.)	(75.83 in.)	(71.89 in.)	(70.71 in.)	(68.98 in.)	(67.80 in.)
18.4R38	1824 mm	2030 mm	2000 mm	1956 mm	1926 mm	1826 mm	1796 mm	1752 mm	1722 mm
	(71.81 in.)	(79.92 in.)	(78.74 in.)	(77.01 in.)	(75.83 in.)	(71.89 in.)	(70.71 in.)	(68.98 in.)	(67.80 in.)
20.8R38	1824 mm	2030 mm*	2000 mm*	1956 mm	1926 mm	1826 mm	1796 mm	1752 mm	1722 mm
	(71.81 in.)	(79.92 in.)*	(78.74 in.)*	(77.01 in.)	(75.83 in.)	(71.89 in.)	(70.71 in.)	(68.98 in.)	(67.80 in.)
420/85R38	1824 mm	2030 mm	2000 mm	1956 mm	1926 mm	1826 mm	1796 mm	1752 mm	1722 mm
	(71.81 in.)	(79.92 in.)	(78.74 in.)	(77.01 in.)	(75.83 in.)	(71.89 in.)	(70.71 in.)	(68.98 in.)	(67.80 in.)
460/85R38	1824 mm	2030 mm	2000 mm	1956 mm	1926 mm	1826 mm	1796 mm	1752 mm	1722 mm
	(71.81 in.)	(79.92 in.)	(78.74 in.)	(77.01 in.)	(75.83 in.)	(71.89 in.)	(70.71 in.)	(68.98 in.)	(67.80 in.)
480/70R38	1824 mm	2030 mm	2000 mm	1956 mm	1926 mm	1826 mm	1796 mm	1752 mm	1722 mm
	(71.81 in.)	(79.92 in.)	(78.74 in.)	(77.01 in.)	(75.83 in.)	(71.89 in.)	(70.71 in.)	(68.98 in.)	(67.80 in.)
520/70R38	1824 mm	2030 mm*	2000 mm	1956 mm	1926 mm	1826 mm	1796 mm	1752 mm	1722 mm
	(71.81 in.)	(79.92 in.)*	(78.74 in.)	(77.01 in.)	(75.83 in.)	(71.89 in.)	(70.71 in.)	(68.98 in.)	(67.80 in.)
520/85R38	1824 mm	2030 mm*	2000 mm	1956 mm	1926 mm	1826 mm	1796 mm	1752 mm	1722 mm
	(71.81 in.)	(79.92 in.)*	(78.74 in.)	(77.01 in.)	(75.83 in.)	(71.89 in.)	(70.71 in.)	(68.98 in.)	(67.80 in.)
540/65R38	1824 mm	2030 mm*	2000 mm*	1956 mm	1926 mm	1826 mm	1796 mm	1752 mm	1722 mm
	(71.81 in.)	(79.92 in.)*	(78.74 in.)*	(77.01 in.)	(75.83 in.)	(71.89 in.)	(70.71 in.)	(68.98 in.)	(67.80 in.)
580/70R38	1824 mm	2030 mm*	2000 mm*	1956 mm	1926 mm	1826 mm	1796 mm	1752 mm	1722 mm
	(71.81 in.)	(79.92 in.)*	(78.74 in.)*	(77.01 in.)	(75.83 in.)	(71.89 in.)	(70.71 in.)	(68.98 in.)	(67.80 in.)
600/65R38	1824 mm	2030 mm*	2000 mm*	1956 mm	1926 mm	1826 mm	1796 mm	1752 mm	1722 mm
	(71.81 in.)	(79.92 in.)*	(78.74 in.)*	(77.01 in.)	(75.83 in.)	(71.89 in.)	(70.71 in.)	(68.98 in.)	(67.80 in.)
650/65R38	1824 mm	2030 mm*	2000 mm*	1958 mm*	1928 mm*	1826 mm	1796 mm	----**	----**
	(71.81 in.)	(79.92 in.)*	(78.74 in.)*	(77.09 in.)*	(75.91 in.)*	(71.89 in.)	(70.71 in.)
270/95R48	1826 mm	2030 mm	2000 mm	1958 mm	1928 mm	1826 mm	1796 mm	1754 mm	1724 mm
	(71.89 in.)	(79.92 in.)	(78.74 in.)	(77.09 in.)	(75.91 in.)	(71.89 in.)	(70.71 in.)	(69.05 in.)	(67.87 in.)
300/95R46	1826 mm	2030 mm	2000 mm	1958 mm	1928 mm	1826 mm	1796 mm	1754 mm	1724 mm
	(71.89 in.)	(79.92 in.)	(78.74 in.)	(77.09 in.)	(75.91 in.)	(71.89 in.)	(70.71 in.)	(69.05 in.)	(67.87 in.)
* Gesamtbreite des Fahrzeuges größer 2,55 m, die regionale Straßenverkehrszulassungsordnung ist zu beachten. ** Montage in dieser Position nicht zulässig

WICHTIG: Hinweise zur Spurverstellung bei Hinterrädern mit Felgen für 16 Positionen beachten.

HINWEIS: In einigen Ländern darf bei Straßenfahrt eine Gesamtbreite des Fahrzeuges von 2,55 m (100 in.) nicht überschritten werden.

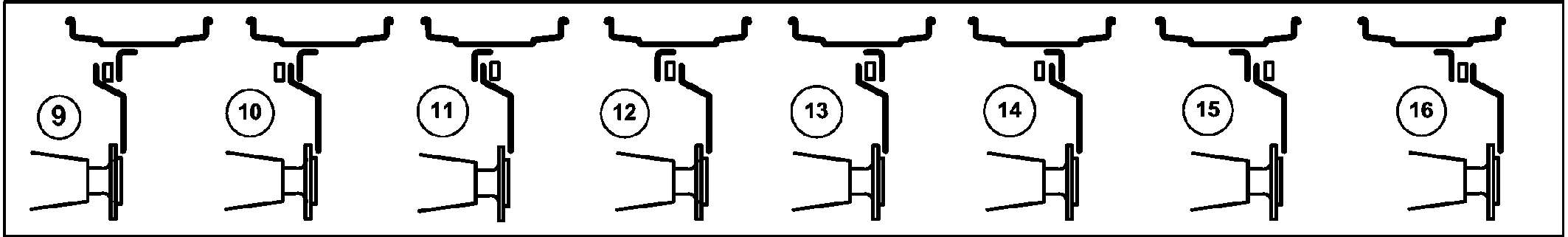

LX1053415-UN-16MAR12

Spurverstellung bei Hinterrädern mit Felgen für 16 Positionen / Positionen 9 bis 16

	Spurweiteneinstellung bei Auslieferung	Spurweiteneinstellung (Hinterräder) Anordnung von Felge und Radschüssel
Bereifung:		9	10	11	12	13	14	15	16
16.9R38	1824 mm	1630 mm	1600 mm	1556 mm	— **	— **	— **	— **	— **
	(71.81 in.)	(64.17 in.)	(62.99 in.)	(61.26 in.)
18.4R38	1824 mm	1630 mm	1600 mm	— **	— **	— **	— **	— **	— **
	(71.81 in.)	(64.17 in.)	(62.99 in.)
20.8R38	1824 mm	— **	— **	— **	— **	— **	— **	— **	— **
	(71.81 in.)
420/85R38	1824 mm	1630 mm	1600 mm	1556 mm	1526 mm	— **	— **	— **	— **
	(71.81 in.)	(64.17 in.)	(62.99 in.)	(61.26 in.)	(60.08 in.)
460/85R38	1824 mm	1630 mm	1600 mm	— **	— **	— **	— **	— **	— **
	(71.81 in.)	(64.17 in.)	(62.99 in.)
480/70R38	1824 mm	1630 mm	1600 mm	— **	— **	— **	— **	— **	— **
	(71.81 in.)	(64.17 in.)	(62.99 in.)
520/70R38	1824 mm	1630 mm	— **	— **	— **	— **	— **	— **	— **
	(71.81 in.)	(64.17 in.)
520/85R38	1824 mm	1630 mm	— **	— **	— **	— **	— **	— **	— **
	(71.81 in.)	(64.17 in.)
540/65R38	1824 mm	— **	— **	— **	— **	— **	— **	— **	— **
	(71.81 in.)
580/70R38	1824 mm	— **	— **	— **	— **	— **	— **	— **	— **
	(71.81 in.)
600/65R38	1824 mm	— **	— **	— **	— **	— **	— **	— **	— **
	(71.81 in.)
650/65R38	1824 mm	— **	— **	— **	— **	— **	— **	— **	— **
	(71.81 in.)
270/95R48	1826 mm	1630 mm	1600 mm	1558 mm	1528 mm	1426 mm	1396 mm	— **	— **
	(71.89 in.)	(64.17 in.)	(62.99 in.)	(61.34 in.)	(60.16 in.)	(56.14 in.)	(54.96 in.)
300/95R46	1826 mm	1630 mm	1600 mm	1558 mm	1528 mm	1426 mm	1396 mm	— **	— **
	(71.89 in.)	(64.17 in.)	(62.99 in.)	(61.34 in.)	(60.16 in.)	(56.14 in.)	(54.96 in.)
* Gesamtbreite des Fahrzeuges größer 2,55 m, die regionale Straßenverkehrszulassungsordnung ist zu beachten. ** Montage in dieser Position nicht zulässig

WICHTIG: Hinweise zur Spurverstellung bei Hinterrädern mit Felgen für 16 Positionen beachten.

HINWEIS: In einigen Ländern darf bei Straßenfahrt eine Gesamtbreite des Fahrzeuges von 2,55 m (100 in.) nicht überschritten werden.
