Vorderachse zweiteilig — Spurweiten bei Vorderrädern mit Felgen für 16 Positionen - Traktor 6105M

LX1057502-UN-26MAY15

Vorderachse zweiteilig

WICHTIG: Hinweise zur Spurverstellung bei Vorderrädern mit Felgen für 16 Positionen beachten.

WICHTIG: Nachfolgende Tabellen sind nur gültig für Räder deren Felgen serienmäßig verfügbar sind. Abweichende Felgen haben unter Umständen eine abweichende Einpresstiefe. Dieses führt dazu, dass die in den Tabellen gezeigten Werte NICHT zutreffend sind.

WICHTIG: Nach dem Spureinstellen müssen die Kotflügel und der Lenkanschlag eingestellt werden. Danach die Vorderachse bei voll eingeschlagener Lenkung durchpendeln. Bei Berührungen der Räder oder Kotflügel mit Traktorkomponenten den Lenkanschlag korrigieren.

Siehe “Vorderachse zweiteilig — Drehbare Kotflügel und Lenkanschlag einstellen - Vorderachse 730, 733 und 735” und “Berührungen von Vorderrad oder Kotflügel mit Traktorkomponenten vermeiden”, in diesem Abschnitt.

HINWEIS: In einigen Ländern darf bei Straßenfahrt eine Gesamtbreite des Fahrzeuges von 2,55 m (100 in.) nicht überschritten werden.

LX1053419-UN-16MAR12

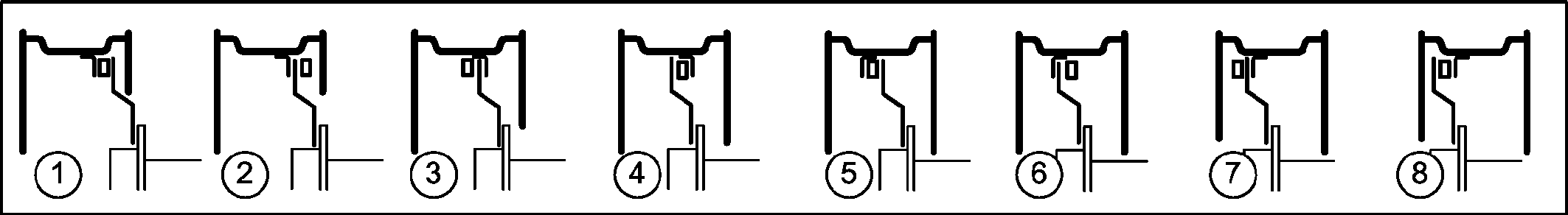

Spurverstellung bei Vorderrädern mit Felgen für 16 Positionen / Positionen 1 bis 8

		Spurweite bei Auslieferung	Spurweiteneinstellung Vorderräder Anordnung von Felge und Radschüssel
Bereifung:			1	2	3	4	5	6	7	8
11.2R24	mm	1722	2018	1988	1956	1926	1814	1784	1752	1722
	in.	67.80	79.45	78.27	77.01	75.83	71.42	70.24	68.98	67.80
11.2R28	mm	1814	2016	1986	1954	1924	1812	1782	1750	1720
	in.	71.42	79.37	78.19	76.93	75.75	71.34	70.16	68.90	67.72
12.4R24	mm	1720	2016	1986	1954	1924	1812	1782	1750	1720
	in.	67.72	79.37	78.19	76.93	75.75	71.34	70.16	68.90	67.72
12.4R28	mm	1814	2016	1986	1954	1924	1812	1782	1750	1720
	in.	71.42	79.37	78.19	76.93	75.75	71.34	70.16	68.90	67.72
13.6R24	mm	1814	2016	1986	1954	1924	1812	1782	1750	1720
	in.	71.42	79.37	78.19	76.93	75.75	71.34	70.16	68.90	67.72
13.6R28	mm	1812	2014	1984	1952	1922	1810	1780	1748	1718
	in.	71.34	79.29	78.11	76.85	75.67	71.26	70.08	68.82	67.64
14.9R24	mm	1814	2016	1986	1954	1924	1812	1782	1750	1720
	in.	71.42	79.37	78.19	76.93	75.75	71.34	70.16	68.90	67.72
14.9R28	mm	1812	2014	1984	1952	1922	1810	1780	1748	1718
	in.	71.34	79.29	78.11	76.85	75.67	71.26	70.08	68.82	67.64
16.9R24	mm	1812	2014	1984	1952	1922	1810	1780	1748	1718
	in.	71.34	79.29	78.11	76.85	75.67	71.26	70.08	68.82	67.64
280/85R24	mm	1722	2018	1988	1956	1926	1814	1784	1752	1722
	in.	67.80	79.45	78.27	77.01	75.83	71.42	70.24	68.98	67.80
280/85R28	mm	1814	2016	1986	1954	1924	1812	1782	1750	1720
	in.	71.42	79.37	78.19	76.93	75.75	71.34	70.16	68.90	67.72
320/85R24	mm	1720	2016	1986	1954	1924	1812	1782	1750	1720
	in.	67.72	79.37	78.19	76.93	75.75	71.34	70.16	68.90	67.72
320/85R28	mm	1814	2016	1986	1954	1924	1812	1782	1750	1720
	in.	71.42	79.37	78.19	76.93	75.75	71.34	70.16	68.90	67.72
340/85R24	mm	1814	2016	1986	1954	1924	1812	1782	1750	1720
	in.	71.42	79.37	78.19	76.93	75.75	71.34	70.16	68.90	67.72
340/85R28	mm	1812	2014	1984	1952	1922	1810	1780	1748	1718
	in.	71.34	79.29	78.11	76.85	75.67	71.26	70.08	68.82	67.64
340/85R38	mm	1618	2016	1986	1948	1918	1812	1782	1744	1714
	in.	63.70	79.37	78.19	76.69	75.51	71.34	70.16	68.66	67.48
380/70R24	mm	1814	2016	1986	1954	1924	1812	1782	1750	1720
	in.	71.42	79.37	78.19	76.93	75.75	71.34	70.16	68.90	67.72
380/70R28	mm	1812	2014	1984	1952	1922	1810	1780	1748	1718
	in.	71.34	79.29	78.11	76.85	75.67	71.26	70.08	68.82	67.64
380/85R24	mm	1814	2016	1986	1954	1924	1812	1782	1750	1720
	in.	71.42	79.37	78.19	76.93	75.75	71.34	70.16	68.90	67.72
380/85R28	mm	1812	2014	1984	1952	1922	1810	1780	1748	1718
	in.	71.34	79.29	78.11	76.85	75.67	71.26	70.08	68.82	67.64
420/70R24	mm	1814	2016	1986	1954	1924	1812	1782	1750	1720
	in.	71.42	79.37	78.19	76.93	75.75	71.34	70.16	68.90	67.72
420/70R28	mm	1812	2014	1984	1952	1922	1810	1780	1748	1718
	in.	71.34	79.29	78.11	76.85	75.67	71.26	70.08	68.82	67.64
420/85R24	mm	1812	2014	1984	1952	1922	1810	1780	1748	1718
	in.	71.34	79.29	78.11	76.85	75.67	71.26	70.08	68.82	67.64
440/65R24	mm	1814	2016	1986	1954	1924	1812	1782	1750	1720
	in.	71.42	79.37	78.19	76.93	75.75	71.34	70.16	68.90	67.72
480/65R24	mm	1814	2016**	1986	1954	1924	1812	1782	1750	1720
	in.	71.42	79.37**	78.19	76.93	75.75	71.34	70.16	68.90	67.72
480/65R28	mm	1812	2014**	1984	1952	1922	1810	1780	1748	1718
	in.	71.34	79.29**	78.11	76.85	75.67	71.26	70.08	68.82	67.64
480/70R24	mm	1812	2014**	1984	1952	1922	1810	1780	1748	1718
	in.	71.34	79.29**	78.11	76.85	75.67	71.26	70.08	68.82	67.64
540/65R24	mm	1812	2014**	1984**	1952**	1922	1810	1780	1748	1718
	in.	71.34	79.29**	78.11**	76.85**	75.67	71.26	70.08	68.82	67.64
270/80R36	mm	1818	2022	1992	1952	1922	1818	1788	1748	1718
	in.	71.57	79.61	78.42	76.85	75.67	71.57	70.39	68.82	67.64
270/95R32	mm	1818	2022	1992	1952	1922	1818	1788	1748	1718
	in.	71.57	79.61	78.42	76.85	75.67	71.57	70.39	68.82	67.64
340/85R38	mm	1814	2018	1988	1948	1918	1814	1784	1744	1714
	in.	71.42	79.45	78.27	76.69	75.51	71.42	70.24	68.66	67.48
** Gesamtbreite des Fahrzeuges größer 2,55 m, die regionale Straßenverkehrszulassungsordnung ist zu beachten.

LX1053420-UN-16MAR12

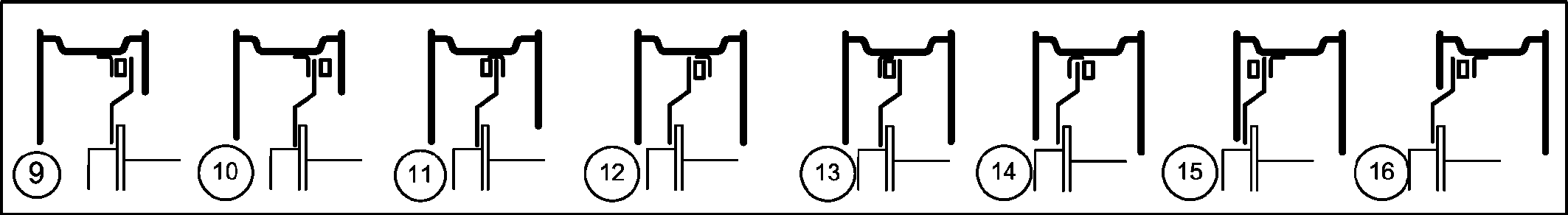

Spurverstellung bei Vorderrädern mit Felgen für 16 Positionen / Positionen 9 bis 16

		Spurweite bei Auslieferung	Spurweiteneinstellung Vorderräder Anordnung von Felge und Radschüssel
Bereifung:			9	10	11	12	13	14	15	16
11.2R24	mm	1722	1618	1588	1556	1526	1414	1384	1352	1322
	in.	67.80	63.70	62.52	61.26	60.08	55.67	54.49	53.23	52.05
11.2R28	mm	1814	1616	1586	1554	1524	1412	1382	1350	1320
	in.	71.42	63.62	62.44	61.18	60.00	55.59	54.41	53.15	51.97
12.4R24	mm	1720	1616	1586	1554	1524	1412	1382	1350	1320
	in.	67.72	63.62	62.44	61.18	60.00	55.59	54.41	53.15	51.97
12.4R28	mm	1814	1616	1586	1554	1524	1412	1382	1350	—
	in.	71.42	63.62	62.44	61.18	60.00	55.59	54.41	53.15
13.6R24	mm	1814	1616	1586	1554	1524	1412	1382	1350	—
	in.	71.42	63.62	62.44	61.18	60.00	55.59	54.41	53.15
13.6R28	mm	1812	1614	1584	1552	1522	1410	—	—	—
	in.	71.34	63.54	62.36	61.10	59.92	55.51
14.9R24	mm	1814	1616	1586	1554	1524	1412	—	—	—
	in.	71.42	63.62	62.44	61.18	60.00	55.59
14.9R28	mm	1812	1614	1584	1552	1522	—	—	—	—
	in.	71.34	63.54	62.36	61.10	59.92
16.9R24	mm	1812	1614	1584	1552	1522	—	—	—	—
	in.	71.34	63.54	62.36	61.10	59.92
280/85R24	mm	1722	1618	1588	1556	1526	1414	1384	1352	1322
	in.	67.80	63.70	62.52	61.26	60.08	55.67	54.49	53.23	52.05
280/85R28	mm	1814	1616	1586	1554	1524	1412	1382	1350	1320
	in.	71.42	63.62	62.44	61.18	60.00	55.59	54.41	53.15	51.97
320/85R24	mm	1720	1616	1586	1554	1524	1412	1382	1350	1320
	in.	67.72	63.62	62.44	61.18	60.00	55.59	54.41	53.15	51.97
320/85R28	mm	1814	1616	1586	1554	1524	1412	1382	1350	—
	in.	71.42	63.62	62.44	61.18	60.00	55.59	54.41	53.15
340/85R24	mm	1814	1616	1586	1554	1524	1412	1382	1350	—
	in.	71.42	63.62	62.44	61.18	60.00	55.59	54.41	53.15
340/85R28	mm	1812	1614	1584	1552	1522	—	—	—	—
	in.	71.34	63.54	62.36	61.10	59.92
340/85R38	mm	1618	1616	1586	1548	1518	—	—	—	—
	in.	63.70	63.62	62.44	60.94	59.76
380/70R24	mm	1814	1616	1586	1554	1524	1412	1382	—	—
	in.	71.42	63.62	62.44	61.18	60.00	55.59	54.41
380/70R28	mm	1812	1614	1584	1552	1522	—	—	—	—
	in.	71.34	63.54	62.36	61.10	59.92
380/85R24	mm	1814	1616	1586	1554	1524	1412	—	—	—
	in.	71.42	63.62	62.44	61.18	60.00	55.59
380/85R28	mm	1812	1614	1584	1552	1522	—	—	—	—
	in.	71.34	63.54	62.36	61.10	59.92
420/70R24	mm	1814	1616	1586	1554	1524	—	—	—	—
	in.	71.42	63.62	62.44	61.18	60.00
420/70R28	mm	1812	1614	1584	1552	1522	—	—	—	—
	in.	71.34	63.54	62.36	61.10	59.92
420/85R24	mm	1812	1614	1584	1552	1522	—	—	—	—
	in.	71.34	63.54	62.36	61.10	59.92
440/65R24	mm	1814	1616	1586	1554	1524	—	—	—	—
	in.	71.42	63.62	62.44	61.18	60.00
480/65R24	mm	1814	1616	1586	1554	1524	—	—	—	—
	in.	71.42	63.62	62.44	61.18	60.00
480/65R28	mm	1812	1614	1584	1552	—	—	—	—	—
	in.	71.34	63.54	62.36	61.10
480/70R24	mm	1812	1614	1584	1552	—	—	—	—	—
	in.	71.34	63.54	62.36	61.10
540/65R24	mm	1812	—	—	—	—	—	—	—	—
	in.	71.34
270/80R36	mm	1818	1622	1592	1552	1522	1418	1388	1348	1318*
	in.	71.57	63.86	62.68	61.10	59.92	55.83	54.65	53.07	51.89*
270/95R32	mm	1818	1622	1592	1552	1522	1418	1388	1348	—
	in.	71.57	63.86	62.68	61.10	59.92	55.83	54.65	53.07
340/85R38	mm	1814	1618	1588	1548	1518	—	—	—	—
	in.	71.42	63.70	62.52	60.94	59.76
** Gesamtbreite des Fahrzeuges größer 2,55 m, die regionale Straßenverkehrszulassungsordnung ist zu beachten.
