Vorderachse zweiteilig — Spurweiten bei Vorderrädern mit Felgen für 2 Positionen - Traktoren 6130M und 6140M

LX1057502-UN-26MAY15

Vorderachse zweiteilig

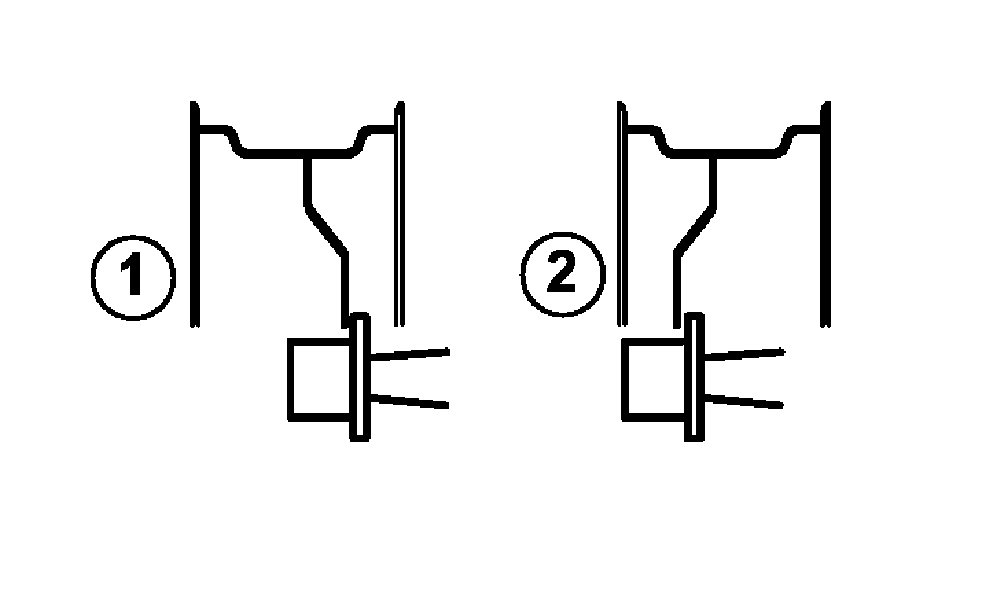

LX1053400-UN-07MAR12

WICHTIG: Hinweise zur Spurverstellung bei Vorderrädern mit Felgen für 2 Positionen beachten.

WICHTIG: Nachfolgende Tabellen sind nur gültig für Räder deren Felgen serienmäßig verfügbar sind. Abweichende Felgen haben unter Umständen eine abweichende Einpresstiefe. Dieses führt dazu, dass die in den Tabellen gezeigten Werte NICHT zutreffend sind.

WICHTIG: Nach dem Spureinstellen müssen die Kotflügel und der Lenkanschlag eingestellt werden. Danach die Vorderachse bei voll eingeschlagener Lenkung durchpendeln. Bei Berührungen der Räder oder Kotflügel mit Traktorkomponenten den Lenkanschlag korrigieren.

Siehe “Vorderachse zweiteilig — Drehbare Kotflügel und Lenkanschlag einstellen - Vorderachse 740” und “Berührungen von Vorderrad oder Kotflügel mit Traktorkomponenten vermeiden”, in diesem Abschnitt.

HINWEIS: In einigen Ländern darf bei Straßenfahrt eine Gesamtbreite des Fahrzeuges von 2,55 m (100 in.) nicht überschritten werden.

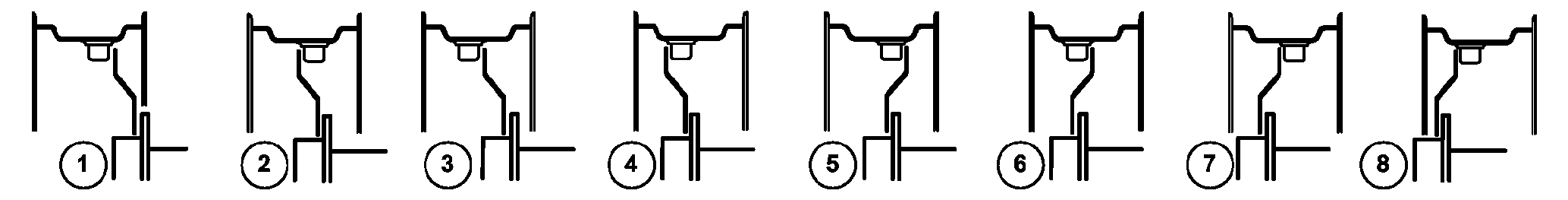

LX1056921-UN-21AUG13

		Spurweiteneinstellung bei Auslieferung	Spurweiteneinstellung Vorderräder Anordnung von Felge und Radschüssel					Spurweiteneinstellung bei Auslieferung	Spurweiteneinstellung Vorderräder Anordnung von Felge und Radschüssel
Bereifung:			1	2		Bereifung:			1	2
13.6R28	mm	1816	1816	1724		420/70R28	mm	1816	1816	1724
	in.	71.50	71.50	67.87			in.	71.50	71.50	67.87
14.9R24	mm	1818	1818	1722		420/85R24	mm	1816	1816	1720
	in.	71.57	71.57	67.80			in.	71.50	71.50	67.72
14.9R28	mm	1816	1816	1724		420/85R28	mm	1814	1814	1722
	in.	71.50	71.50	67.87			in.	71.42	71.42	67.80
16.9R24	mm	1816	1816	1720		440/80R24 -R4	mm	1816	1816	1720
	in.	71.50	71.50	67.72			in.	71.50	71.50	67.72
16.9R28	mm	1814	1814	1722		440/80R28 -R4	mm	1814	1814	1722
	in.	71.42	71.42	67.80			in.	71.42	71.42	67.80
340/85R28	mm	1816	1816	1724		480/65R24	mm	1818	1818	1722
	in.	71.50	71.50	67.87			in.	71.57	71.57	67.80
380/70R28	mm	1816	1816	1724		480/65R28	mm	1816	1816	1724
	in.	71.50	71.50	67.87			in.	71.50	71.50	67.87
380/85R24	mm	1818	1818	1722		480/70R24	mm	1816	1816	1720
	in.	71.57	71.57	67.80			in.	71.50	71.50	67.72
380/85R28	mm	1816	1816	1724		480/70R28	mm	1814	1814	1722
	in.	71.50	71.50	67.87			in.	71.42	71.42	67.80
400/80R28 -R4	mm	1816	1816	1724		540/65R24	mm	1816	1816	1720
	in.	71.50	71.50	67.87			in.	71.50	71.50	67.72
420/70R24	mm	1818	1818	1722		540/65R28	mm	1814	1814	1722
	in.	71.57	71.57	67.80			in.	71.42	71.42	67.80
