Sicherungen und Relais (LCS) - Traktoren ohne Kabine
Allgemeines
LX1058142-UN-14SEP12
LX1058143-UN-14SEP12
WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere Sicherung als auf dem Belegungsplan angegeben verwenden.
WICHTIG: Die bei der Auslieferung des Traktors unbelegten Steckplätze dürfen nicht belegt werden und müssen solange frei bleiben, bis die entsprechenden Optionen nachgerüstet wurden.

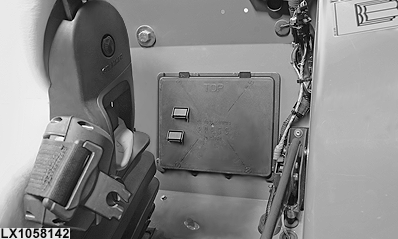

Der Sicherungs- und Relaiskasten des Load Center Secondary Stromkreises (LCS) befindet sich links hinter dem Fahrersitz, in der Rückwand der offenen Fahrerplattform.

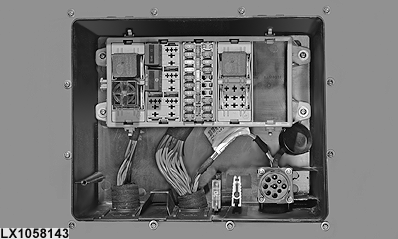

Deckel des Sicherungs- und Relaiskasten wegnehmen.

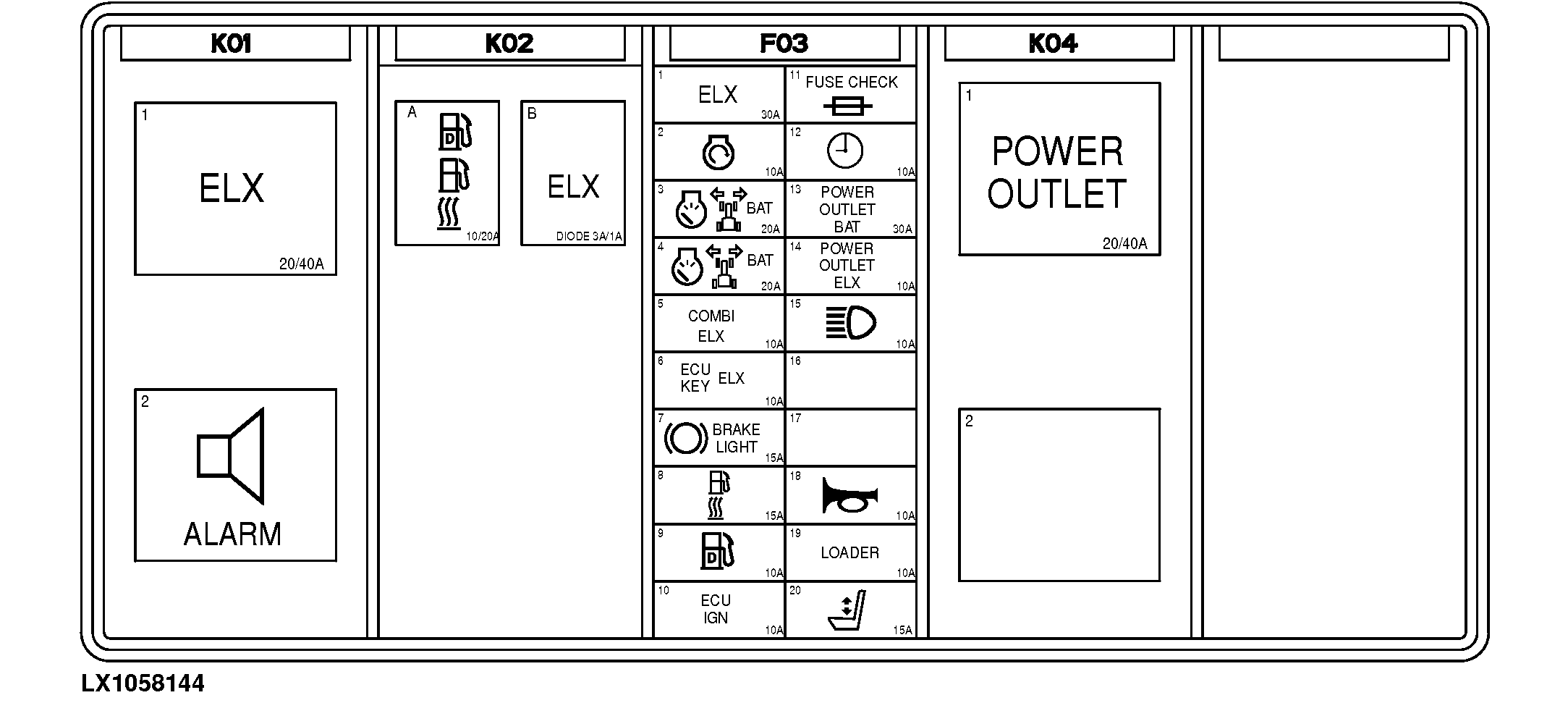

Übersicht des Sicherungs- und Relaiskastens (LCS)
LX1058144-UN-11SEP12
Sicherungen und Relais (LCS)
|
Sicherungs-Nummer |
Sicherungs-Stärke (Ampere) |
Verbraucher |
Sicherungs-Nummer |
Sicherungs-Stärke (Ampere) |
Verbraucher |
|---|---|---|---|---|---|
|
F03LCS/01 |
30 A |
Stromversorgung der Elektronik |
F03LCS/11 |
—— |
Prüfvorrichtung für Sicherungen |
|
F03LCS/02 |
10 A |
Zündschalter |
F03LCS/12 |
10 A |
Uhr (Instrumenteneinheit) |
|
F03LCS/03 |
20 A |
Instrumenteneinheit, Warnblinkleuchte |
F03LCS/13 |
30 A |
3-polige Steckdose |
|
F03LCS/04 |
20 A |
Instrumenteneinheit, Steuereinheit für Wegfahrsperre |
F03LCS/14 |
30 A 10 A |
3-polige Steckdose, 7-polige Steckdose (SAE) 3-polige Steckdose (ECE) |
|
F03LCS/05 |
10 A |
Hauptsteuereinheit |
F03LCS/15 |
10 A |
Beleuchtung |
|
F03LCS/06 |
10 A |
Motorsteuereinheit, Steuereinheit für Wegfahrsperre |
F03LCS/16 |
— |
Nicht belegt |
|
F03LCS/07 |
15 A |
Sensoreinheit für Bremspedal |
F03LCS/17 |
— |
Nicht belegt |
|
F03LCS/08 |
15 A |
Kraftstoffvorwärmer |
F03LCS/18 |
10 A |
Signalhorn |
|
F03LCS/09 |
10 A |
Kraftstoffpumpe |
F03LCS/19 |
10 A |
Stecker für Frontlader (X037-1F) |
|
F03LCS/10 |
10 A |
Motorsteuereinheit |
F03PLB/20 |
15 A |
Fahrersitz |
|
Relais-Nummer |
Stärke (Ampere) |
Benennung |
Relais-Nummer |
Stärke (Ampere) |
Benennung |
|
K01LCS/1 |
20/40 A |
Relais für Stromversorgung der Elektronik (ELX) |
K02LCS/A |
10/20 A |
Relais für Kraftstoffpumpe und Kraftstoffvorwärmer |
|
K01LCS/2 |
— |
Warntongeber, Komponenteninformation |
K02LCS/B |
1 A |
Diode für Stromversorgung der Elektronik |
|
K04LCS/1 |
20/40 A |
Relais für 3-polige Steckdose |
K02LCS/B |
3 A |
Diode für Warntongeber |
|
K04LCS/2 |
— |
Nicht belegt |
|||
|
OULXA64,0002C24-29-20120927 |
