Sicherungen und Relais (LCS) und (FRM), Allgemeines - Traktoren mit Kabine

Allgemeines

LX1058125-UN-06SEP12

LX1058126-UN-06SEP12

Sicherungs- und Relaiskasten (LCS) bzw. (FRM)

WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere Sicherung als auf dem Belegungsplan angegeben verwenden.

WICHTIG: Die bei der Auslieferung des Traktors unbelegten Steckplätze dürfen nicht belegt werden und müssen solange frei bleiben, bis die entsprechenden Optionen nachgerüstet wurden.

HINWEIS: Je nach Traktorausrüstung sind nicht alle gezeigten Sicherungen und Relais vorhanden.

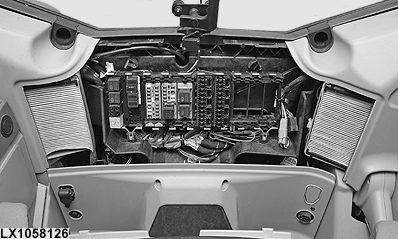

Der Sicherungskasten des FRa Me Stromkreises (FRM) befindet sich im Rahmen des Sicherungs- und Relaiskastens (LCS) hinter dem Fahrersitz unter der Heckscheibe.

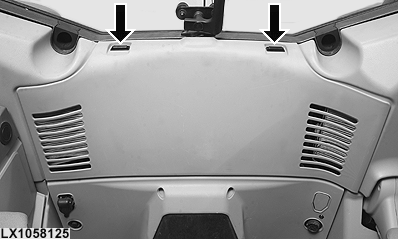

Deckel von Sicherungs- und Relaiskasten (LCS) abnehmen.

Für Belegung der Steckplätze der Sicherungen und Relais des entsprechenden Modelljahrs des Traktors, siehe “Übersicht — Sicherungen und Relais (LCS) und (FRM” auf den folgenden Seiten.
