Sicherung und Relais der elektrischen Starthilfe

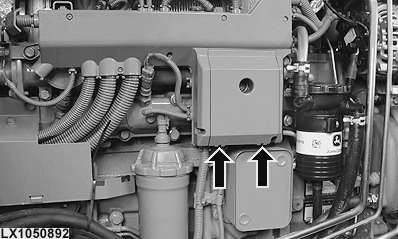

LX1050892-UN-23NOV10

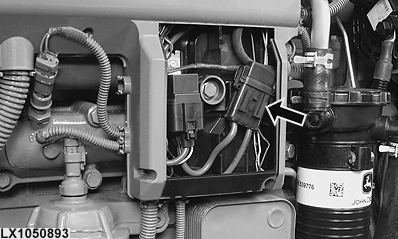

LX1050893-UN-23NOV10

WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere Sicherung als auf dem Belegungsplan angegeben verwenden.

WICHTIG: Die bei der Auslieferung des Traktors unbelegten Steckplätze dürfen nicht belegt werden und müssen solange frei bleiben, bis die entsprechenden Optionen nachgerüstet wurden.

Die Sicherung (F30) und die Relais (K046/K067) befinden sich auf der rechten Seite des Motors unter einer Abdeckung.

Motorhaube öffnen.

Entriegelungen ausrasten und Abdeckung abnehmen.

Die 70 Ampere Sicherung (F30) bzw. die Relais (K046/K067) prüfen und bei Bedarf austauchen.

Abdeckung anbringen und Motorhaube schließen.
