Bedienung und Funktion der Heckzapfwellen-Fernbedienung

LX1056880-UN-23APR13

LX1056881-UN-23APR13

LX1056882-UN-23APR13

LX1056883-UN-23APR13

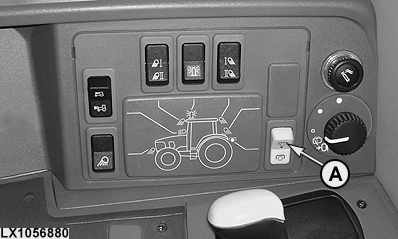

A - Taste für Auswahl der Zapfwellenbetätigung

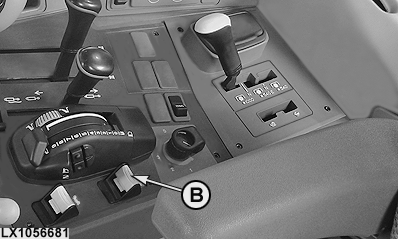

B - Schalter für Heckzapfwelle

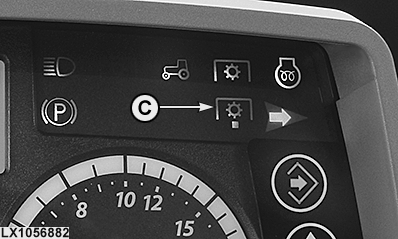

C - Kontrollleuchte, Fernbedienung, aktiv

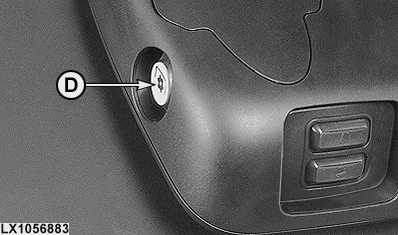

D - Taste für Fernbedienung

Die Heckzapfwelle wird wie zuvor beschrieben ein- und ausgeschaltet.

Soll die Heckzapfwelle von außen betätigt werden, muss zuerst die Heckzapfwellen-Fernbedienung aktiviert werden. Hierzu die Taste (A) drücken und die Zapfwellenfernbedienung aktivieren. Danach die Heckzapfwelle mit dem Schalter (B) einschalten (die Zapfwelle läuft noch nicht; die Warnblinkanlage blinkt und Warnsignale ertönen; die Kontrollleuchte (C) leuchtet). Nach diesem Vorgang kann die Heckzapfwelle von außen eingeschaltet werden:

Taste (D) am Kotflügel drücken, Heckzapfwelle läuft an (Warnblinkanlage leuchtet dauerhaft und keine Warnsignale ertönen).

Taste (D) nach weniger als 4 Sekunden loslassen, Heckzapfwelle läuft aus und kommt zum Stillstand (die Warnblinkanlage blinkt und Warnsignale ertönen).

Soll die Heckzapfwelle auf Dauerbetrieb geschaltet werden, Taste (D) so lange (4 Sekunden) drücken, bis das Dauerlicht der Warnblinkanlage erlischt und keine Warnsignale ertönen.

Zum Ausschalten der Heckzapfwelle die Taste (D) (die Warnblinkanlage blinkt und Warnsignale ertönen) oder in der Fahrerkabine den Heckzapfwellenschalter (B) betätigen.

HINWEIS: Wurde die Heckzapfwelle in der Fahrerkabine nur über den Schalter (B) eingeschaltet, kann diese auch mit der Taste (D) aus-, aber nicht mehr eingeschaltet werden.
