Verstellbare Vorderachse Typ A — Spurweiten mit Achsverbreiterungen

LX234746-UN-28AUG15

Verstellbare Vorderachse Typ A

LX1056898-UN-04JUN13

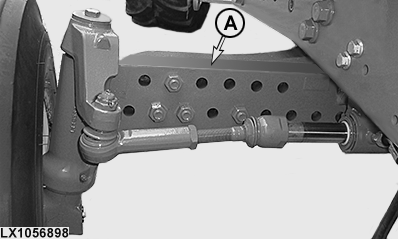

Verstellbare Vorderachse mit Achsverbreiterungen

Die verstellbare Vorderachse (A) mit Achsverbreiterungen bietet sieben Spurweiten.

WICHTIG: Bei Frontladerarbeiten eine Spurweite zwischen 1700 - 1860 mm (66.9 - 73.2 in.) wählen.

Wurden die Räder zur Spureinstellung entfernt, die Radschrauben mit 310 N˙m (230 lb.-ft.) anziehen.

Nach einer Spurverstellung die Achsschrauben mit 400 N˙m (300 lb.-ft.) anziehen.

WICHTIG: Nach einer Spurverstellung das Drehmoment dieser Schrauben nach 4 und nach 8, sowie des öfteren innerhalb der nächsten 100 Betriebsstunden prüfen.

Bereifung	Position Reifenventil	Lochposition der Achse
		1	2	3	4	5	6	7
10.00-16	Außen	1960 mm (77.0 in.)	2060 mm (81.0 in.)	2160 mm (85.0 in.)	2265 mm (89.0 in.)	2365 mm (93.0 in.)	2465 mm (97.0 in.)	2570 mm (101.0 in.)
11.00-16	Außen	1960 mm (77.0 in.)	2060 mm (81.0 in.)	2160 mm (85.0 in.)	2265 mm (89.0 in.)	2365 mm (93.0 in.)	2465 mm (97.0 in.)	2570 mm (101.0 in.)
11L-15	Außen	2041 mm (80.4 in.)	2141 mm (84.3 in.)	2241 mm (88.2 in.)	2346 mm (92.4 in.)	2446 mm (96.3 in.)	2546 mm (100.2 in.)	2646 mm (104.2 in.)

HINWEIS: Auf öffentlichen Straßen die regionale Straßenverkehrsordnung beachten.
