Verstellbare Vorderachse Typ A — Vorspur einstellen

1.

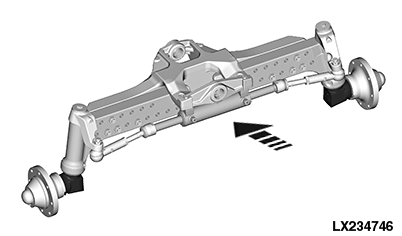

   LX234746-UN-28AUG15

   Verstellbare Vorderachse Typ A

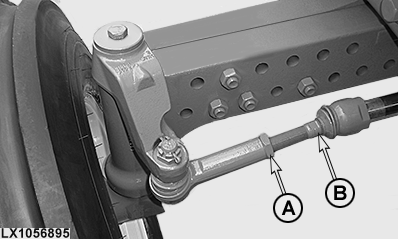

   LX1056895-UN-04JUN13

   A - Kontermutter

   B - Stange

   Vorderräder für Geradeausfahrt ausrichten, Motor abstellen, Getriebe in Parkstellung bringen und Zündschlüssel abziehen.

---




2. Kontermutter (A) lösen.

3. HINWEIS: Die Vorspur auf 3 - 9 mm (0.12 - 0.35 in.) einstellen. Siehe Vorspur prüfen in diesem Abschnitt.

   Spurstange (B) drehen, um die gewünschte Vorspur bzw. Nachspur einzustellen.

   Prüfpunkt	Maß	Spezifikation
   Maximale Vorspur oder Nachspur	Abstand	3 - 9 mm (0.12 - 0.35 in.)

4. Kontermutter (A) mit 250 N˙m (185 lb.-ft.) anziehen. Beim Anziehen der Kontermutter die Spurstange gegenhalten.
