Übersicht — Sicherungen und Relais (LCS) und (FRM) - Traktoren mit Kabine ab Modelljahr 2014

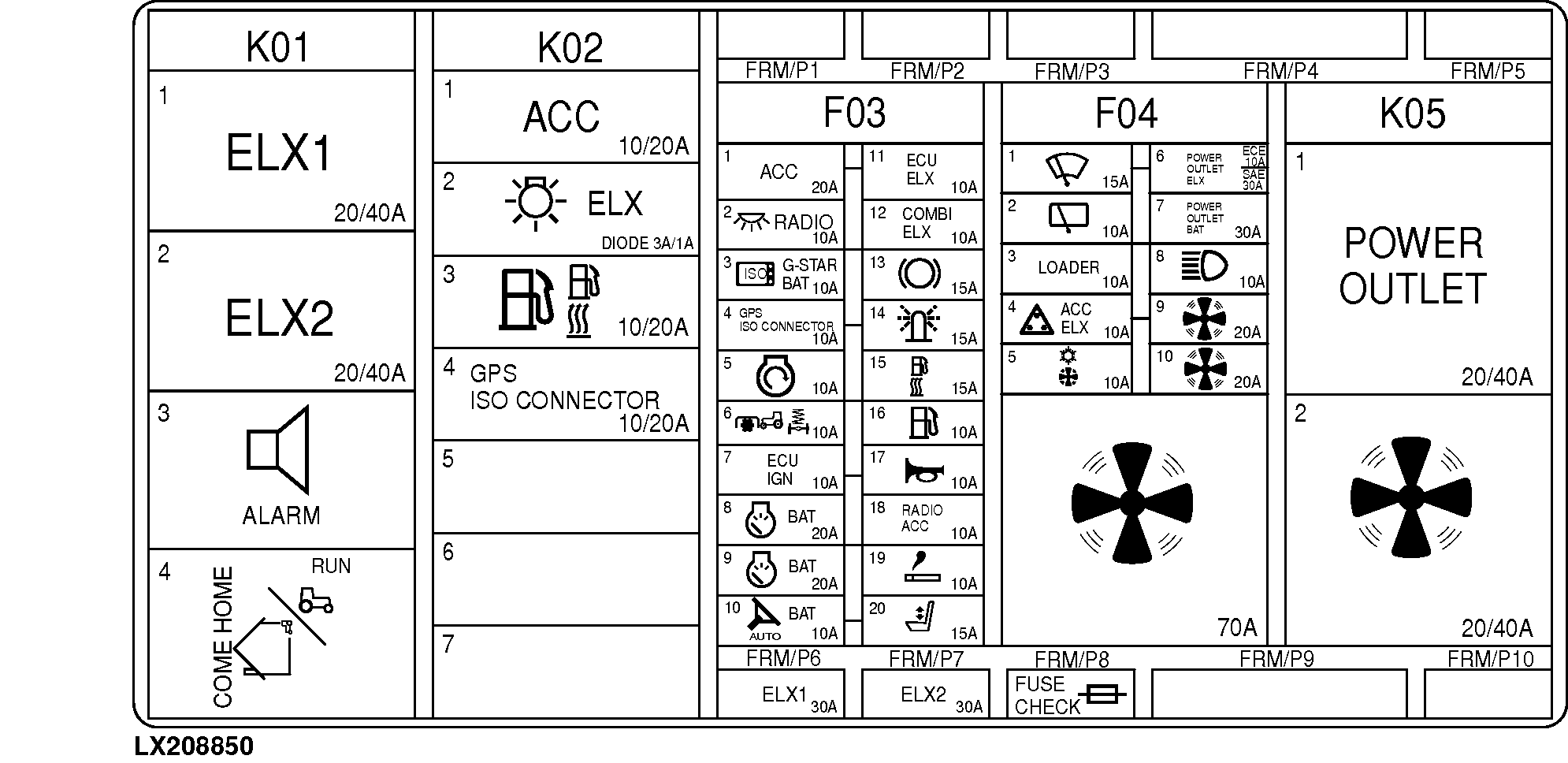

LX208850-UN-31MAR14

Übersicht des Sicherungs- und Relaiskastens (LCS) und (FRM) - Traktoren mit Kabine ab Modelljahr 2014

Sicherungen und Relais (LCS) und (FRM) - Traktoren mit Kabine ab Modelljahr 2014
Sicherungs-Nummer	Sicherungs-Stärke (Ampere)	Benennung	Sicherungs-Nummer	Sicherungs-Stärke (Ampere)	Benennung
F03LCS/01	20 A	Stromversorgung des Zubehörs (ACC)	F04LCS/01	10 A	Scheibenwischer vorne
F03LCS/02	10 A	Kabineninnenleuchte, Trittstufenbeleuchtung, Radio	F04LCS/02	10 A	Scheibenwischer hinten
F03LCS/03	10 A	GreenStar™ (AMS)	F04LCS/03	10 A	Stecker für Frontlader (X037-1F)
F03LCS/04	10 A	GreenStar™ (AMS)	F04LCS/04	10 A	Stecker für Zubehör (X037-3F) Warnleuchten für Fahrten mit Anhänger (regionale Option)
F03LCS/05	10 A	Zündschalter	F04LCS/05	10 A	Gebläse, Klimaanlage
F03LCS/06	10 A	Vordere Chassis-Steuereinheit	F04LCS/06	30 A 10 A	3-polige Steckdose, Steckdosenleiste, 7-polige Steckdose (SAE) 3-polige Steckdose, Steckdosenleiste (ECE)
F03LCS/07	10 A	Motorsteuereinheit	F04LCS/07	30 A	3-polige Steckdose, Steckdosenleiste
F03LCS/08	20 A	Instrumenteneinheit, Warnblinkleuchte	F04LCS/08	10 A	Beleuchtung
F03LCS/09	20 A	Instrumenteneinheit, Steuereinheit für Wegfahrsperre	F04LCS/09	20 A	Gebläsemotor
F03LCS/10	10 A	AutoTrac™	F04LCS/10	20 A	Gebläsemotor
F03LCS/11	10 A	Motorsteuereinheit, Steuereinheit für Wegfahrsperre	F01FRM/P1		Ersatzsicherung
F03LCS/12	10 A	Hauptsteuereinheit	F01FRM/P2		Ersatzsicherung
F03LCS/13	15 A	Sensoreinheit für Bremspedal	F01FRM/P3		Ersatzsicherung
F03LCS/14	15 A	Rundumleuchten	F01FRM/P4		Ersatzsicherung
F03LCS/15	15 A	Kraftstoffvorwärmer	F01FRM/P5		Ersatzsicherung
F03LCS/16	10 A	Kraftstoffpumpe	F01FRM/P6	30 A	Stromversorgung der Elektronik
F03LCS/17	10 A	Signalhorn	F01FRM/P7	30 A	Stromversorgung der Elektronik
F03LCS/18	10 A	Radio	F01FRM/P8	——	Prüfvorrichtung für Sicherungen
F03LCS/19	10 A	Zigarettenanzünder	F01FRM/P9		Ersatzsicherung
F03PLB/20	15 A	Fahrersitz	F01FRM/P10		Ersatzsicherung
Relais-Nummer	Stärke (Ampere)	Benennung	Relais-Nummer	Stärke (Ampere)	Benennung
K01LCS/1	20/40 A	Relais für Stromversorgung der Elektronik (ELX1)	K02LCS/1	10/20 A	Relais für Stromversorgung des Zubehörs (ACC)
K01LCS/2	20/40 A	Relais für Stromversorgung der Elektronik (ELX2)	K02LCS/2	1 A	Diode für Stromversorgung der Elektronik
K01LCS/3	—	Warntongeber, Komponenteninformation	K02LCS/2	3 A	Diode für Warntongeber
K01LCS/4	—	Stecker für Notfahreinrichtung, Komponenteninformation	K02LCS/3	10/20 A	Relais für Kraftstoffpumpe und Kraftstoffvorwärmer
			K02LCS/4	10/20 A	Relais für GreenStar™ (AMS)
K04LCS/1	70 A	Relais für Gebläse	K02LCS/5		Nicht belegt
			K02LCS/6		Nicht belegt
K05LCS/1	20/40 A	Relais für 3-polige Steckdose	K02LCS/7		Nicht belegt
K05LCS/2	20/40 A	Relais für Klimaanlage
