Vorderachse zweiteilig — Starre Kotflügel einstellen

LX1033634-UN-08AUG06

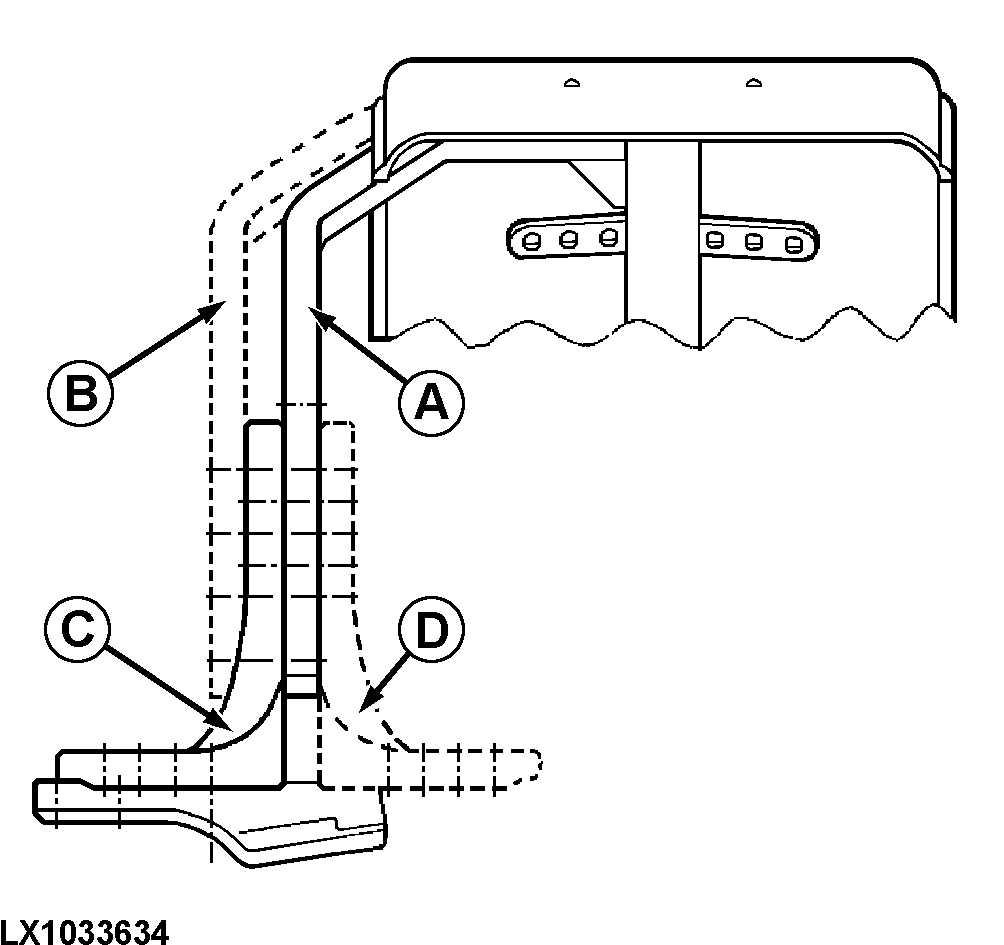

A - Bügel an Grundplatte (Radseite)

B - Bügel an Grundplatte (Traktorseite)

C - Grundplatte zur Traktorseite

D - Grundplatte zur Radseite

Die Vielzahl der Verstellmöglichkeiten läßt eine individuelle Einstellung der Kotflügel zu. Abhängig von der Bereifung können die Kotflügel in Neigung, Weite und Höhe eingestellt werden. Hierbei folgende Arbeitsschritte durchführen:

1.
   LX1031619-UN-31MAY06


   LX1033894-UN-11MAR04

   Traktor vorne so weit anheben, dass die Frontantriebsachse vollständig gependelt werden kann.

---




2. Lenkung in beide Richtungen voll einschlagen und Achse in beide Richtungen bis zum Anschlag pendeln, um die günstigste Anbauposition für die Kotflügel zu ermitteln.

3. Position des Kotflügels so einstellen, dass die gezeigten Mindestabstände eingehalten werden, ohne dass es zur Berührung mit dem Traktorrahmen kommt.

   A = 40 mm (1.57 in.)¹, B = 60 mm (2.36 in.)¹

   WICHTIG: Werden auf die Reifen Schneeketten montiert, muss der Mindestabstand von den Reifen zu den Kotflügeln (axial und radial) 100 mm (3.94 in.) betragen.

4.
   LX1031620-UN-24APR06

   Unbedingt zusätzlich den Lenkanschlag so einstellen, dass eine Berührung des Rades oder des Kotflügels mit Traktorkomponenten (z.B. dem Tank) verhindert wird.

   WICHTIG: Siehe zusätzlich in diesem Abschnitt:

   • “Vorderachse zweiteilig — Hinweise zu Einstellungen der Kotflügel”

   • “Vorderachse zweiteilig — Hinweise zu Lenkanschlag einstellen”

---




5. Schrauben mit folgenden Drehmomenten festziehen:


   LX1033635-UN-10MAY04

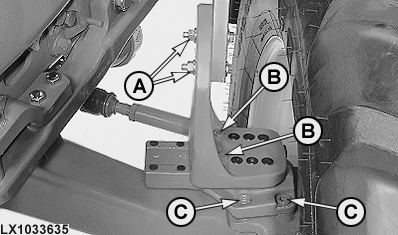

   A - Sechskantschrauben, Bügel an Grundplatte

   B - Sechskantschrauben, Grundplatte an Sockel

   C - Innensechskantschrauben, Sockel an Achsschenkelgehäuse

   Schrauben (A)..............	140 Nm (105 lb.-ft.)
   Schrauben (B)..............	140 Nm (105 lb.-ft.)
   Schrauben (C)..............	190 Nm (140 lb.-ft.)

---
