Vorderachse zweiteilig — Drehbare Kotflügel einstellen

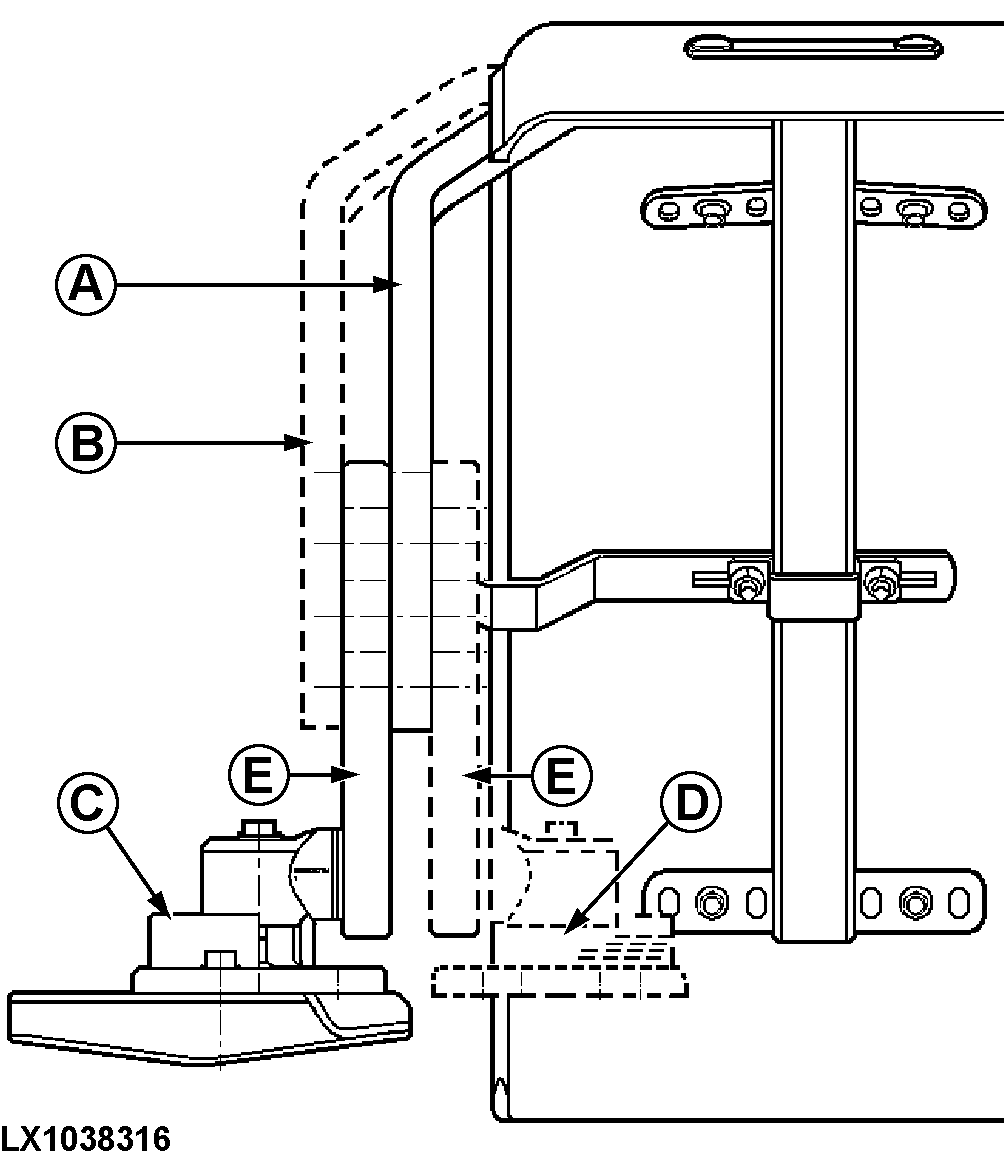

LX1038316-UN-08AUG06

A - Bügel an Verstellarm (Radseite)

B - Bügel an Verstellarm (Traktorseite)

C - Gelenkplatte zur Traktorseite

D - Gelenkplatte zur Radseite

E - Verstellarm

Die Vielzahl der Verstellmöglichkeiten läßt eine individuelle Einstellung der Kotflügel zu. Abhängig von der Bereifung können die Kotflügel in Neigung, Weite und Höhe eingestellt werden. Soll zwischen Position C und D gewechselt werden, dann das Teil drehen (nicht auf der anderen Traktorseite anbauen). Anschließend die Neigung des Verstellarmes (E) verstellen (vorn/hinten). Zur Verstellung die folgenden Arbeitsschritte durchführen:

1.

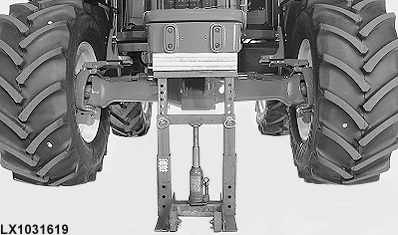

   LX1031619-UN-31MAY06

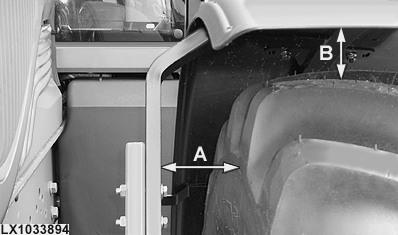

   LX1033894-UN-11MAR04

   Traktor vorne so weit anheben, dass die Frontantriebsachse vollständig gependelt werden kann.

---




2. Lenkung in beide Richtungen voll einschlagen und Achse in beide Richtungen bis zum Anschlag pendeln, um die günstigste Anbauposition für die Kotflügel zu ermitteln.

3. Position des Kotflügels so einstellen, dass die gezeigten Mindestabstände eingehalten werden, ohne dass es zur Berührung mit dem Traktorrahmen kommt.

   A = 40 mm (1.57 in.)¹, B = 60 mm (2.36 in.)¹

   WICHTIG: Werden auf die Reifen Schneeketten montiert, muss der Mindestabstand von den Reifen zu den Kotflügeln (axial und radial) 100 mm (3.94 in.) betragen.

4. Anschlag des Kotflügels so einstellen, dass dieser bei voll eingeschlagener Lenkung und bei pendelnder Achse nicht an Kanten hängen bleibt. Darauf achten, dass der Anschlag den Traktorrahmen immer vor dem Kotflügel erreicht.

5.

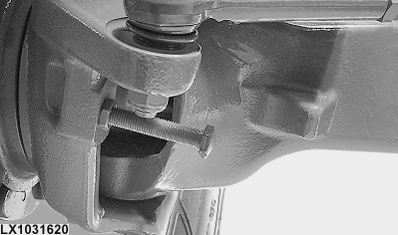

   LX1031620-UN-24APR06

   Unbedingt zusätzlich den Lenkanschlag so einstellen, dass eine Berührung des Rades oder des Kotflügels mit Traktorkomponenten (z.B. dem Tank) verhindert wird.

   WICHTIG: Siehe zusätzlich in diesem Abschnitt:

   • “Vorderachse zweiteilig — Hinweise zu Einstellungen der Kotflügel”

   • “Vorderachse zweiteilig — Hinweise zu Lenkanschlag einstellen”

---




6. Schrauben mit folgenden Drehmomenten festziehen:

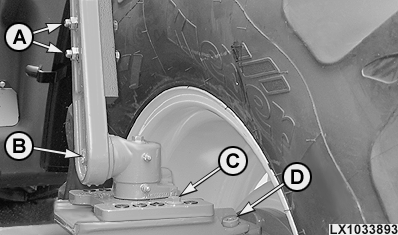

   LX1033893-UN-11MAR04

   A - Sechskantschrauben, Bügel an Verstellarm

   B - Sechskantschraube, Verstellarm an Gelenk

   C - Sechskantschrauben, Gelenkplatte an Sockel

   D - Innensechskantschrauben, Sockel an Achsschenkelgehäuse

   Schrauben (A)..............	140 Nm (105 lb.-ft.)
   Schraube (B)..............	300 Nm (220 lb.-ft.)
   Schrauben (C)..............	140 Nm (105 lb.-ft.)
   Schrauben (D)..............	190 Nm (140 lb.-ft.)

---
