Vorderachse zweiteilig — Hinweise zu Lenkanschlag einstellen

WICHTIG:

LX1053442-UN-23MAY12

LX1056914-UN-27JUN13

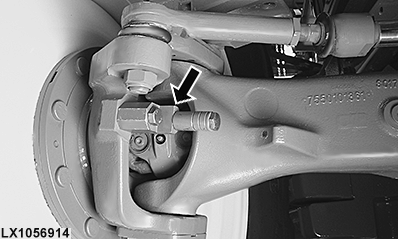

Lenkanschlag AL180127 für engere Spurweiten

WICHTIG: Mit dem Lenkanschlag AL180127 kann ein Lenkanschlag für engere Spurweiten eingestellt werden.

WICHTIG: Die erforderlichen Einstellwerte der Lenkanschläge, der Tabelle “Vorderachse zweiteilig — Drehbare Kotflügel und Lenkanschlag einstellen” der entsprechenden Vorderachse zu entnehmen. Siehe in diesem Abschnitt.

1. Die Kotflügel (falls vorhanden) und die Spurweiten einstellen, bevor die Lenkanschläge eingestellt werden.

2. Die korrekte Position der Lenkanschläge für die Reifengröße und Spurweite sind der Tabelle “Vorderachse zweiteilig — Drehbare Kotflügel und Lenkanschlag einstellen” der entsprechenden Vorderachse zu entnehmen.

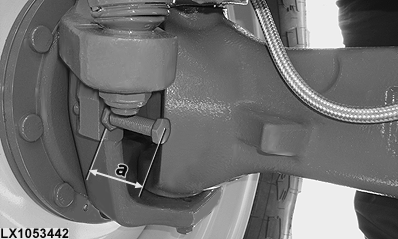

3. Die Schraubenlänge (a) wie gezeigt messen, um die Lenkanschläge in die korrekte Position zu bringen. Eine Einschraubtiefe der Lenkanschläge von mindestens 10 mm (0.4 in.), muss gewährleistet sein.

   Wenn die Länge der Lenkanschläge nicht ausreichend ist, kann die Anschlagverlängerung AL180127 verwendet werden. Hierzu einen autorisierten Händler kontaktieren.

4. Die Sicherungsmuttern der Lenkanschläge mit dem vorgeschriebenen Drehmoment festziehen.

   Prüfpunkt	Maß	Spezifikation
   Sicherungsmuttern der Lenkanschläge	Drehmoment	250 N·m (185 lb.-ft.)

5. Das Rad ganz nach rechts einschlagen. Das Achsschenkelgehäuse fünfmal an den Lenkanschlag anschlagen. Auf der linken Seite wiederholen.

6. Die Sicherungsmuttern der Lenkanschläge nochmals mit dem vorgeschriebenen Drehmoment anziehen.

7. Das Lenkrad ganz nach links und dann nach ganz rechts einschlagen, um den Abstand nachzuprüfen.

WICHTIG: Nach jeder Einstellung prüfen, ob die erforderlichen Freiräume eingehalten werden. Siehe in diesem Abschnitt “Berührungen von Vorderrad oder Kotflügel mit Traktorkomponenten vermeiden”.
