Frontlader-Anbaurahmen für Lader 620R/623R

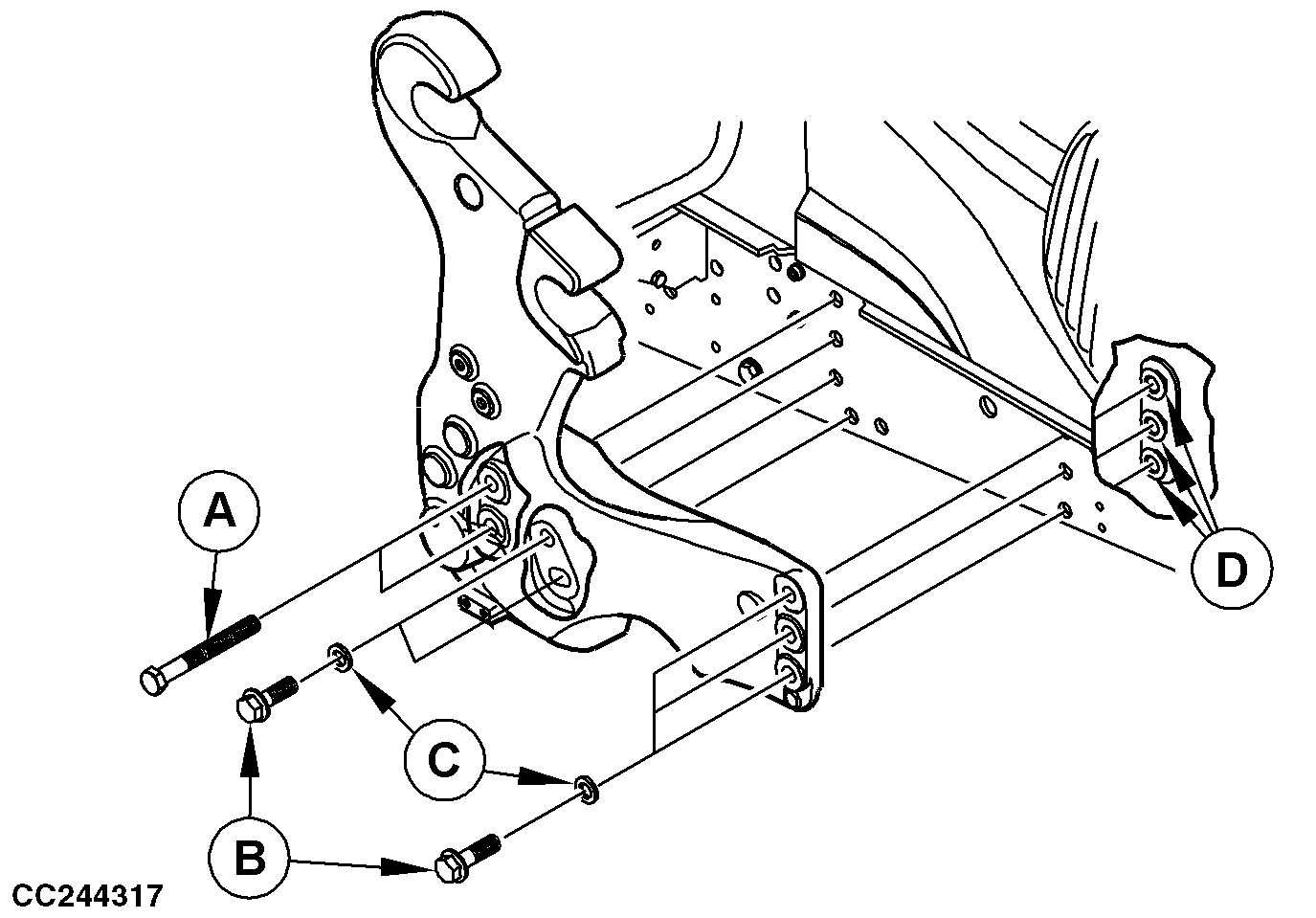

CC244317-UN-04JUN15

Befestigungsteile von John Deere™ Frontlader-Anbaurahmen
Pos.	Benennung	Norm	Abmaße	Kennzeichnung / Materialgüte	Beschichtung
(A)	Sechskantschraube mit Flansch	JDS121	M20 x 2,5 x 160	10.9	Zink
(B)	Sechskantschraube mit Flansch	JDS121	M20 x 2,5 x 70	10.9	Zink
(D)	Sechskantmutter mit Flansch	ISO4161	M20 x 2,5	10	Zink

Befestigungsteile von John Deere™ Frontlader-Anbaurahmen
Pos.	Benennung	Norm	Innendurchmesser	Außendurchmesser	Dicke	Material	Beschichtung
(C)	Unterlegscheibe	JDS130	21.4 mm (0.9 in.)	42 mm (1.5 in.)	5 mm (0.1 in.)	300HV	Zink

WICHTIG: Von John Deere™ wird ein geprüfter Frontlader freigegeben und zum Verkauf angeboten.

Bei Anbau der John Deere™ Frontlader-Anbaurahmen dürfen nur geeignete Befestigungselemente verwendet werden, wie in obiger Abbildung gezeigt.

Drehmomente der Befestigungsschrauben in regelmäßigen Abständen prüfen. Informationen der Betriebs- und Anbauanleitung zur Wartung des Frontladers beachten.

Prüfpunkt	Maß	Spezifikation
Sechskantschraube mit Flansch	Drehmoment	620 N·m (457 lb.-ft.)
