Abmessungen - 6105M bis 6125M mit offener Fahrerplattform, ohne Frontantriebsachse

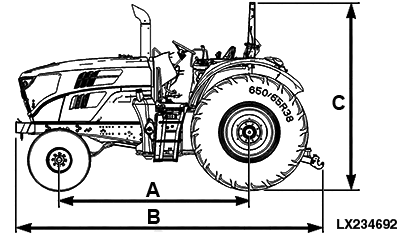

LX234692-UN-24APR15

LX234693-UN-24APR15

	offene Fahrerplattform
	mm	in.
A - Radstand..............	2580	101.6
B - Länge
• Grundgewicht 110 kg bis Unterlenker in waagrechter Stellung ..............	4485	176,6
• Frontgewicht 1150 kg bis Unterlenker in waagrechter Stellung..............	4907	193,2
C - Höhe
- maximale Gesamthöhe vom Boden bis Überschlagschutz, aufgestellt (ohne Rundumleuchte), bei einer Hinterradbereifung mit einem SRI von:
• SRI 525 ..............	2572	101.3
• SRI 625 ..............	2672	105.2
• SRI 675 ..............	2722	107.2
• SRI 700 ..............	2747	108.1
• SRI 725 ..............	2772	109.1
• SRI 750 ..............	2797	110.1
• SRI 775 ..............	2822	111.1
• SRI 800 ..............	2847	112.1
• SRI 825 ..............	2872	113.1
D - Breite
• Vorderachse - Flansch zu Flansch ..............	1530	60.2
• Vorderachse - maximale Spurweite ohne Verbreiterung ..............	2040	80.3
• Hinterachse - Flansch zu Flansch ..............	1552	61.1
• maximale Breite bei Straßenfahrt	2550	100.4
E - Bodenfreiheit am Achsschenkel der Vorderachse
- maximale Bodenfreiheit, bei einer Vorderradbereifung mit einem SRI von:
• SRI 330 ............................	286	11.3
• SRI 390 ..............	346	13.6
• SRI 425 ..............	381	15.0
• SRI 450 ..............	406	16.0
F - Bodenfreiheit an der Vorderachse
- maximale Bodenfreiheit, bei einer Vorderradbereifung mit einem SRI von:
• SRI 330 ..............	517	20.4
• SRI 390 ..............	577	22.7
• SRI 425 ..............	612	24.1
• SRI 450 ..............	637	25.1
G - Bodenfreiheit am Differenzialgehäuse mit Zugpendel
- maximale Bodenfreiheit, bei einer Hinterradbereifung mit einem SRI von:
• SRI 525 ..............	248	9.81
• SRI 625 ..............	348	13.71
• SRI 675 ..............	398	15.71
• SRI 700 ..............	423	16.71
• SRI 725 ..............	448	17.61
• SRI 750 ..............	473	18.61
• SRI 775 ..............	498	19.61
• SRI 800 ..............	523	20.61
• SRI 825 ..............	548	21.61

WICHTIG: Die Bodenfreiheit bzw. die Höhe des Traktors ist abhängig von Reifenhersteller, Reifendruck, Ballastierung, Anhängevorrichtungen, Anbaugeräten und dergleichen.

Die Höhe des Traktors ist vor dem Durchfahren von Toren, Unterführungen, Brücken und dergleichen zu prüfen.

Alle Maße gelten für Traktoren, deren Reifenkombination so gewählt wurde, dass der Hauptrahmen waagerecht ausgerichtet ist.
