Abmessungen - 6105M bis 6125M mit offener Fahrerplattform und Frontantriebsachse

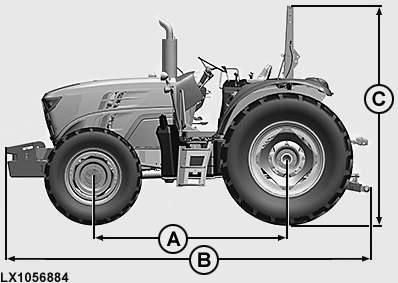

LX1056884-UN-07MAY13

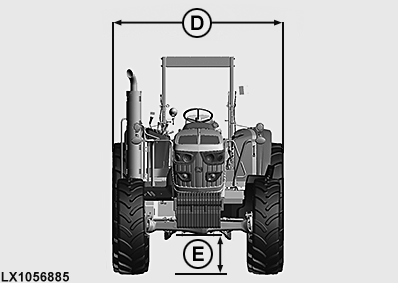

LX1056885-UN-07MAY13

	offene Fahrerplattform
	mm	in.
A - Radstand..............	2580	101.6
B - Länge
• Grundgewicht 110 kg bis Unterlenker in waagrechter Stellung ..............	4485	176,6
• Frontgewicht 1150 kg bis Unterlenker in waagrechter Stellung ..............	4907	193,2
C - Höhe
- maximale Gesamthöhe vom Boden bis Überschlagschutz, aufgestellt (ohne Rundumleuchte), bei einer Hinterradbereifung mit einem SRI von:
• SRI 625 ..............	2672	105.2
• SRI 675 ..............	2722	107.2
• SRI 700 ..............	2747	108.1
• SRI 725 ..............	2772	109.1
• SRI 750 ..............	2797	110.1
• SRI 775 ..............	2822	111.1
• SRI 800 ..............	2847	112.1
• SRI 825 ..............	2872	113.1
• SRI 875 ..............	2922	115.0
D - Breite
• Vorderachse - Flansch zu Flansch ..............	1680	66.1
• Vorderachse - maximale Spurweite ohne Verbreiterung ..............	2015	79.3
• Hinterachse - Flansch zu Flansch ..............	1552	61.1
• maximale Breite bei Straßenfahrt ..............	2550	100.4
E - Bodenfreiheit
- maximale Bodenfreiheit an der Frontantriebsachse, bei einer Vorderradbereifung mit einem SRI von:
• SRI 425 ..............	281	11.1
• SRI 525 ..............	381	15.0
• SRI 550 ..............	406	16.0
• SRI 575 ..............	431	17.0
• SRI 600 ..............	456	18.0
• SRI 625 ..............	481	18.9
• SRI 650 ..............	506	19.9
• SRI 750 ..............	606	23.9
• SRI 775 ..............	631	24.8
- maximale Bodenfreiheit am Differenzialgehäuse mit Zugpendel, bei einer Hinterradbereifung mit einem SRI von:
• SRI 625 ..............	348	13.71
• SRI 675 ..............	398	15.71
• SRI 700 ..............	423	(16.71
• SRI 725 ..............	448	17.61
• SRI 750 ..............	473	18.61
• SRI 775 ..............	498	19.61
• SRI 800 ..............	523	20.61
• SRI 825 ..............	548	21.61
• SRI 875 ..............	598	23.51

WICHTIG: Die Bodenfreiheit bzw. die Höhe des Traktors ist abhängig von Reifenhersteller, Reifendruck, Ballastierung, Anhängevorrichtungen, Anbaugeräten und dergleichen.

Die Höhe des Traktors ist vor dem Durchfahren von Toren, Unterführungen, Brücken und dergleichen zu prüfen.

Alle Maße gelten für Traktoren, deren Reifenkombination so gewählt wurde, dass der Hauptrahmen waagerecht ausgerichtet ist.
