Abmessungen - 6105M bis 6125M mit Kabine, ohne Frontantriebsachse

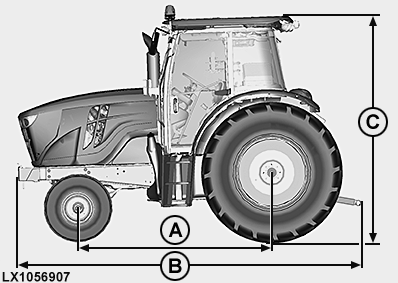

LX1056907-UN-06JUN13

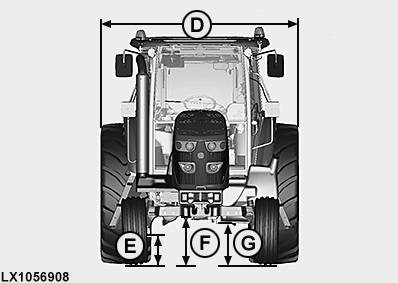

LX1056908-UN-06JUN13

	Kabine
	mm	in.
A - Radstand..............	2580	101.6
B - Länge
• Grundgewicht 110 kg bis Unterlenker in waagrechter Stellung ..............	4485	176,6
• Frontgewicht 1150 kg bis Unterlenker in waagrechter Stellung..............	4907	193,2
C - Höhe
- maximale Gesamthöhe vom Boden bis Kabinendach (ohne Rundumleuchte), bei einer Hinterradbereifung mit einem SRI von:
• SRI 525 ..............	2502	98.5
• SRI 625 ..............	2602	102.4
• SRI 675 ..............	2652	104.4
• SRI 700 ..............	2677	105.4
• SRI 725 ..............	2702	106.4
• SRI 750 ..............	2727	107.4
• SRI 775 ..............	2752	108.3
• SRI 800 ..............	2777	109.3
• SRI 825 ..............	2802	110.3
D - Breite
• Vorderachse - Flansch zu Flansch ..............	1530	60.2
• Vorderachse - maximale Spurweite ohne Verbreiterung ..............	2040	80.3
• Hinterachse - Flansch zu Flansch ..............	1552	61.1
• maximale Breite bei Straßenfahrt	2550	100.4
E - Bodenfreiheit am Achsschenkel der Vorderachse
- maximale Bodenfreiheit, bei einer Vorderradbereifung mit einem SRI von:
• SRI 330 ..............	286	11.3
• SRI 39 ..............0	346	13.6
• SRI 425 ..............	381	15.0
• SRI 450 ..............	406	16.0
F - Bodenfreiheit an der Vorderachse
- maximale Bodenfreiheit, bei einer Vorderradbereifung mit einem SRI von:
• SRI 330 ..............	517	20.4
• SRI 39 ..............0	577	22.7
• SRI 425 ..............	612	24.1
• SRI 450 ..............	637	25.1
G - Bodenfreiheit am Differenzialgehäuse mit Zugpendel
- maximale Bodenfreiheit, bei einer Hinterradbereifung mit einem SRI von:
• SRI 525	248	9.81
• SRI 625..............	348	13.71
• SRI 675..............	398	15.71
• SRI 700..............	423	16.71
• SRI 725..............	448	17.61
• SRI 750..............	473	18.61
• SRI 775..............	498	19.61
• SRI 800..............	523	20.61
• SRI 825 ..............	548	21.61

WICHTIG: Die Bodenfreiheit bzw. die Höhe des Traktors ist abhängig von Reifenhersteller, Reifendruck, Ballastierung, Anhängevorrichtungen, Anbaugeräten und dergleichen.

Die Höhe des Traktors ist vor dem Durchfahren von Toren, Unterführungen, Brücken und dergleichen zu prüfen.

Alle Maße gelten für Traktoren, deren Reifenkombination so gewählt wurde, dass der Hauptrahmen waagerecht ausgerichtet ist.
