Abmessungen - 6105M bis 6125M mit Kabine und Frontantriebsachse

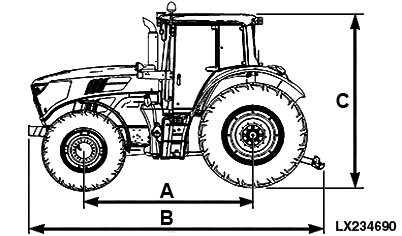

LX234690-UN-21APR15

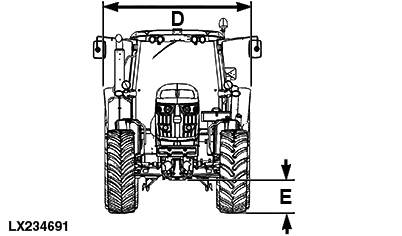

LX234691-UN-21APR15

	Kabine ohne Tunnel
A - Radstand..............	2580	101.6
B - Länge
• Grundgewicht 110 kg bis Unterlenker in waagrechter Stellung ..............	4485	176,6
• Frontgewicht 1150 kg bis Unterlenker in waagrechter Stellung ..............	4907	193,2
C - Höhe
- maximale Gesamthöhe vom Boden bis Kabinendach (ohne Rundumleuchte), bei einer Hinterradbereifung mit einem SRI von:
• SRI 625 ..............	2602	102.4
• SRI 675 ..............	2652	104.4
• SRI 700 ..............	2677	105.4
• SRI 725 ..............	2702	106.4
• SRI 750 ..............	2727	107.4
• SRI 775 ..............	2752	108.3
• SRI 800 ..............	2777	109.3
• SRI 825 ..............	2802	110.3
• SRI 875 ..............	2852	112.3
D - Breite
• Vorderachse - Flansch zu Flansch ..............	1680	66.1
• Vorderachse - maximale Spurweite ohne Verbreiterung ..............	2015	79.3
• Hinterachse - Flansch zu Flansch ..............	1552	61.1
• maximale Breite bei Straßenfahrt ..............	2550	100.4
E - Bodenfreiheit
- maximale Bodenfreiheit an der Frontantriebsachse, bei einer Vorderradbereifung mit einem SRI von:
• SRI 425 ..............	291	11.5
• SRI 525 ..............	391	15.4
• SRI 550 ..............	416	16.4
• SRI 575 ..............	441	17.4
• SRI 600 ..............	466	18.3
• SRI 625 ..............	491	19.3
• SRI 650 ..............	516	20.3
• SRI 750 ..............	616	24.3
• SRI 775 ..............	641	25.2
- maximale Bodenfreiheit am Differenzialgehäuse mit Zugpendel, bei einer Hinterradbereifung mit einem SRI von:
• SRI 625 ..............	348	13.71
• SRI 675 ..............	398	15.71
• SRI 700 ..............	423	16.71
• SRI 725 ..............	448	17.61
• SRI 750 ..............	473	18.61
• SRI 775 ..............	498	19.61
• SRI 800 ..............	523	20.61
• SRI 825 ..............	548	21.61
• SRI 875 ..............	598	23.51

WICHTIG: Die Bodenfreiheit bzw. die Höhe des Traktors ist abhängig von Reifenhersteller, Reifendruck, Ballastierung, Anhängevorrichtungen, Anbaugeräten und dergleichen.

Die Höhe des Traktors ist vor dem Durchfahren von Toren, Unterführungen, Brücken und dergleichen zu prüfen.

Alle Maße gelten für Traktoren, deren Reifenkombination so gewählt wurde, dass der Hauptrahmen waagerecht ausgerichtet ist.
