Hydraulischer Oberlenker (falls vorhanden)

LX234757-UN-28OCT15

LX234758-UN-28OCT15

Hubhöhe schrittweise einstellen

LX234759-UN-28OCT15

Bedienhebel 3. SCV

LX234760-UN-29OCT15

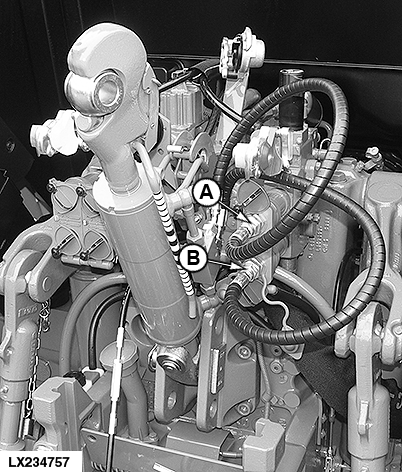

A - Anschluss der oberen Leitung des Oberlenkers an 3. SCV oben (Einfahren)

B - Anschluss der unteren Leitung des Oberlenkers an 3. SCV unten (Ausfahren)

C - Regler der Tiefensteuerung

D - Regler der Hubbegrenzung

E - Bedienhebel 3. SCV

F - Führungsschiene

WICHTIG: Vor Inbetriebnahme Folgendes sicherstellen:

• Den hydraulischen Oberlenker nur in der oberen und mittleren Bohrung des Oberlenkerhalters betreiben, um Beschädigungen des Oberlenkers und Oberlenkerhalters auszuschließen.

• Beim Anheben des Anbaugeräts darauf achten, dass es zu keinen Berührungen mit dem Traktor kommt.

• Auf die Einstellung der Oberlenkerlänge und der maximalen Hubhöhe achten.

Die Länge des Oberlenkers kann vom Fahrersitz mit Hilfe des 3. SCVs eingestellt werden.

Am hydraulischen Oberlenker ist ein Peilstab angebracht, der die Einstellung des Oberlenkers im Betrieb erleichtern soll. Hierzu befinden sich Markierungen als Positionierungshilfe auf dem Peilstab. Der Peilstab ist nicht als Haltegriff für Transport, An- und Abbau geeignet.

Die Hydraulikschläuche so verlegen, dass die Schlaufen aus dem Ankoppelbereich des Oberlenkers herauszeigen.

Oberen Hydraulikschlauch (A) des Oberlenkers mit dem oberen Anschluss des 3. SCVs verbinden.

Unteren Hydraulikschlauch (B) des Oberlenkers mit dem unteren Anschluss des 3. SCVs verbinden.

WICHTIG: Einstellung der MAX Hubhöhe äußerst vorsichtig durchführen und genügend Freiraum zu Bauteilen des Traktors einhalten. Beachten, dass durch Einfahren des hydraulischen Oberlenkers das Anbaugerät näher an den Traktor herankommt.

Mit dem Regler (C) der Tiefensteuerung das Gerät vollständig anheben. Den Regler (D) der Höhenbegrenzung vorsichtig so weit in Richtung MAX verstellen, bis die für das Gerät maximal mögliche Hubhöhe erreicht ist.

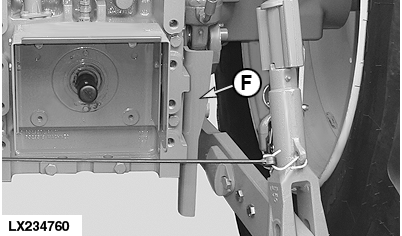

Bei großem Verschleiß der Führungsschienen (F) am Zapfwellengehäuse müssen diese ausgetauscht werden, um Kontakt des Oberlenkers mit dem Hydraulikblock zu vermeiden.

WICHTIG: Hydraulischen Oberlenker einfahren, wenn er nicht in Gebrauch ist.

Beim An- und Abbau an den Traktor das hohe Gewicht des Oberlenkers beachten.
