Komfortsitz MSG85

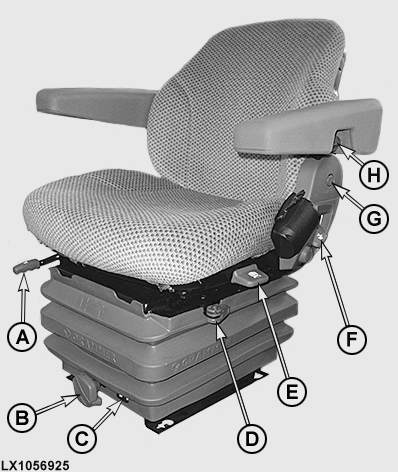

LX1056925-UN-12MAY14

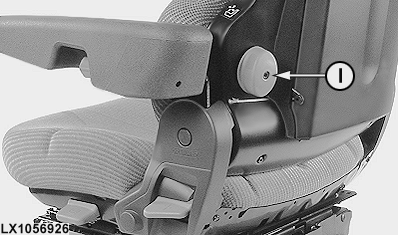

LX1056926-UN-12MAY14

WICHTIG: Beim Einstellen des Sitzes besteht Quetschgefahr. Durch in der Kabine abgestellte Gegenstände können Freiräume eingeschränkt sein. Es ist darauf zu achten, dass ausreichend Freiraum zu angrenzenden Bauteilen gewährleistet ist, um Kollisionen zu vermeiden. Ein versehentlicher Kontakt mit Bedienelementen könnte Traktor- oder Gerätefunktionen auslösen.

WICHTIG: Fahrersitz beim Fahren des Traktors grundsätzlich in Fahrtrichtung ausrichten und verriegeln.

• Höhe einstellen

Zur Höhenverstellung nach oben, den Sitz bis zum hörbaren Einrasten anheben (3 Rasten). Zur Verstellung nach unten den Sitz bis zum Anschlag anheben und dann nach unten absenken.

• A — Längsverstellung

Hebel (A) ziehen und den Sitz in die gewünschte Position bringen. Den Hebel spürbar einrasten lassen.

• B — Gewicht einstellen

Der Fahrersitz muss belastet sein, um ihn auf das Fahrergewicht einzustellen. Um den Sitz auf das entsprechende Gewicht einzustellen, den Sitz durchfedern und dann mit der Kurbel (B) die gewünschte Federung einstellen.

HINWEIS: Der Fahrersitz kann für ein Gewicht von 50 bis 130 kg (110 bis 285 lb) eingestellt werden.

• C — Kontrollanzeige der Gewichtseinstellung Zur Kontrolle der Gewichtseinstellung die Anzeige (C) beachten.

• D — Längsfederung einstellen

• Hebel (D) nach vorn - Längsfederung aktiv
• Hebel (D) nach hinten - keine Längsfederung

• E — Dreheinrichtung einstellen

WICHTIG: Die Dreheinrichtung nach links nur für den Ein- und Ausstieg verwenden.

Die Dreheinrichtung kann wie folgt mit dem Hebel (E) betätigt werden:

Hebel anheben, der Sitz lässt sich frei nach links und rechts um 15° drehen. Zum Verriegeln den Hebel nach unten drücken und der Sitz verriegelt automatisch in der nächsten 7,5°-Stellung.

• F — Rückenlehne, Neigung einstellen

Hebel (F) nach oben ziehen und halten. Die Neigung der Rückenlehne in die gewünschte Position bringen und den Hebel hörbar wieder einrasten lassen.

• G — Armlehnen, Höhe einstellen

Beidseitig Abdeckung (G) entfernen, die Sechskantmutter lösen und die Armlehne in der gewünschten Position anordnen. Die Sechskantmutter festziehen und Abdeckung (G) wieder anbringen.

• H — Armlehnen, Neigung einstellen

Mit dem Drehknopf (H) kann die Neigung der Armlehnen stufenlos eingestellt werden. Soll die Armlehne um 30° nach unten abgesenkt werden, Neigungsverstellung der Armlehne (H) in die Armlehne hineindrücken.

• I — Rückenlehne, Lendenstütze einstellen

Mittels Drehknopf (I) die gewünschte Position der Lendenstütze einstellen.
