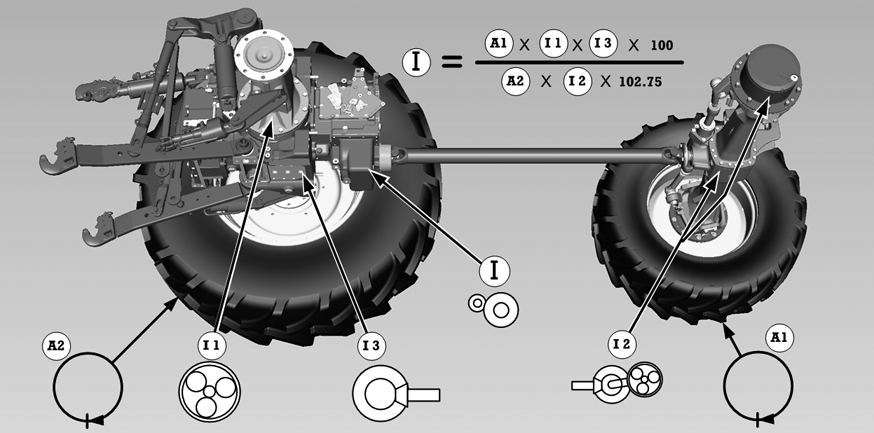

Reifenkombination berechnen (Grafik)

LX1049989-UN-22JUL11

I - Übersetzungsverhältnis der Frontantriebs-Zahnradpaarung

A1 - Abrollumfang Vorderreifen

A2 - Abrollumfang Hinterreifen

I1 - Übersetzungsverhältnis der Hinterachse

I2 - Gesamtübersetzungsverhältnis der Frontantriebsachse

I3 - Übersetzungsverhältnis des Differenzials

Diese Abbildung verdeutlicht die Zusammenhänge bei der Berechnung des Übersetzungsverhältnisses.
