Abgasfilterreinigung bei geparktem Traktor

LX1049778
LX1049778-UN-22JUL10

LX1049777
LX1049777-UN-22JUL10

Eine Abgasfilterreinigung bei geparktem Traktor ist erst dann möglich, wenn eine der nebenstehenden Fahrerinformationen angezeigt wird. Siehe zusätzlich 1. und 2. der Beschreibung Abgasreinigungssystem, Fahrerinformationen in diesem Abschnitt. Die Abgasfilterreinigung bei geparktem Traktor möglichst nicht während einer automatischen Abgasfilterreinigung aktivieren.

ACHTUNG: Sichere Reinigung des Abgasfilters in Abschnitt 05 beachten.

WICHTIG: Einen geeigneten Abstellplatz für den Traktor wählen und Anbaugeräte vollständig ablassen.

Während der Abgasfilterreinigung bei geparktem Traktor dürfen keine weiteren Traktorfunktionen betätigt werden. Ausgenommen sind solche, die für eine eventuelle Notabschaltung des Traktors erforderlich wären.

Abgasfilterreinigung nicht starten, wenn die Tankanzeige bereits seit längerer Zeit Reserve anzeigt.

HINWEIS: Während der Abgasfilterreinigung übernimmt die Motorsteuereinheit die Kontrolle über die Motorfunktionen. Dabei ist es normal, wenn sich während des Reinigungsprozesses die Motordrehzahl verändert. Die Dauer der Reinigung hängt von der Stärke der Rußbeladung ab.

  1. LX1057742
    LX1057742-UN-06JUL12

    Zweite Seite des Motormenüs

    LX1056690
    LX1056690-UN-04JUL12

    Übersicht der Tasten

    1 - Eingabetaste

    2 - Pfeiltaste (nach oben)

    3 - Pfeiltaste (nach unten)

    4 - Menütaste

    Abgasfilterreinigung bei geparktem Traktor starten: Zweite Seite im Motormenü der Digitalanzeige aufrufen, siehe entsprechende Beschreibung in diesem Abschnitt.

    Symbol für die Abgasfilterreinigung auswählen und Eingabetaste drücken.

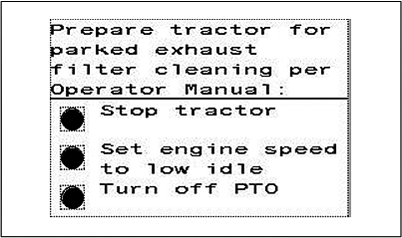

  2. LX1057743
    LX1057743-UN-06JUL12

    Auf dieser Seite wird geprüft, ob der Traktor für die Abgasfilterreinigung bereit ist. Wenn alle Bedingungen erfüllt sind, wird das durch drei gefüllte Kreise angezeigt.

    • Traktor anhalten (Parksperre einlegen, Feststellbremse betätigen).
    • Front- und Heckzapfwellen ausschalten.
    • Motordrehzahl auf unteren Leerlauf einstellen.

    Menütaste für nächsten Schritt drücken.

    Abbruch der Abgasfilterreinigung - Ein Abbruch des Vorgangs wird durch verschiedene Aktionen ausgelöst:

    • Betätigen der Menütaste.
    • Betätigen des Gaspedals.
    • Ausschalten des Motors.
    • Einschalten der Heckzapfwelle.
    • Wechselnde Belastung des Hydrauliksystems.
    • Wenn das Fahrzeug bewegt wird.

    HINWEIS: Abgasfilterreinigung nur aus wichtigem Grund abbrechen.

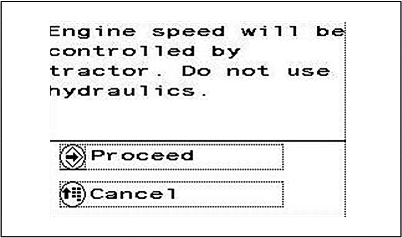

  3. LX1057744
    LX1057744-UN-09JUL12

    Es folgt ein Hinweis, der den Fahrer über Folgendes informiert:

    • Der Traktor übernimmt die Kontrolle über die Motordrehzahl
    • Während der Abgasfilterreinigung keine Traktorfunktionen betätigen

    Weiter mit der Eingabetaste. Abbrechen mit der Menütaste.

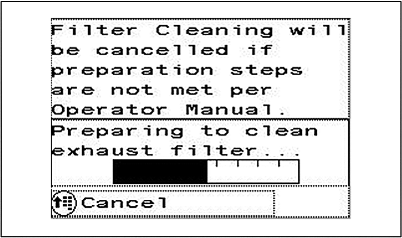

  4. LX1057745
    LX1057745-UN-09JUL12

    LX1057737
    LX1057737-UN-06SEP12

    Die Vorbereitungsphase beginnt. Auf dem Display erscheint ein Statusbalken, der die verbleibende Zeit bis zum Beginn der Abgasfilterreinigung darstellt.

    Gleichzeitig leuchtet die Kontrollleuchte der Abgasfilterreinigung (siehe Pfeil).

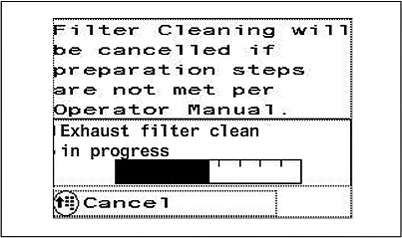

  5. LX1057746
    LX1057746-UN-09JUL12

    Nach der Vorbereitungsphase beginnt die Reinigungsphase. Es erscheint ein zweiter Statusbalken, der den Fortschritt der Abgasfilterreinigung darstellt.


  6. Nach Beendigung der Abgasfilterreinigung erscheint eine entsprechende Meldung auf dem Display.

    Nach ca. 30 Sekunden erlischt die Kontrollleuchte für Abgastemperatur und der Traktor kann wieder in Betrieb genommen werden.

    WICHTIG: Motor nicht unmittelbar nach einer Abgasfilterreinigung ausschalten. Motor bei unterer Leerlaufdrehzahl für einige Minuten laufen lassen, um dem Abgassystem eine ausreichende Abkühlung zu ermöglichen. Dies ist nicht notwendig, wenn der Traktor nach der Abgasfilterreinigung sofort wieder in Betrieb genommen wird.

  7. Fehlermeldungen: Während und nach der Abgasfilterreinigung kann es zu Fehlermeldungen kommen.

    Fehlermeldung

    Abhilfe

    Abgasfilterreinigung nicht vollständig.

    Abgasfilterreinigung bei geparktem Traktor nochmals starten.

    Falls die Meldung wiederholt angezeigt wird, den John Deere™ Händler kontaktieren.

    Abgasfilterreinigung abgebrochen. Motordrehzahl nicht im unteren Leerlauf.

    Motordrehzahl auf unteren Leerlauf einstellen. Abgasfilterreinigung bei geparktem Traktor nochmals starten.

    Abgasfilterreinigung abgebrochen. Radgeschwindigkeit nicht bei Null.

    Traktor wie vorgeschrieben vorbereiten und während der Abgasfilterreinigung nicht bewegen. Abgasfilterreinigung bei geparktem Traktor nochmals starten.

    Abgasfilterreinigung abgebrochen. Zapfwelle ist nicht ausgeschaltet.

    Traktor wie vorgeschrieben vorbereiten und während der Abgasfilterreinigung die Zapfwelle nicht einschalten. Abgasfilterreinigung bei geparktem Traktor nochmals starten.
