Digitalanzeige - Weitere Einstellungen

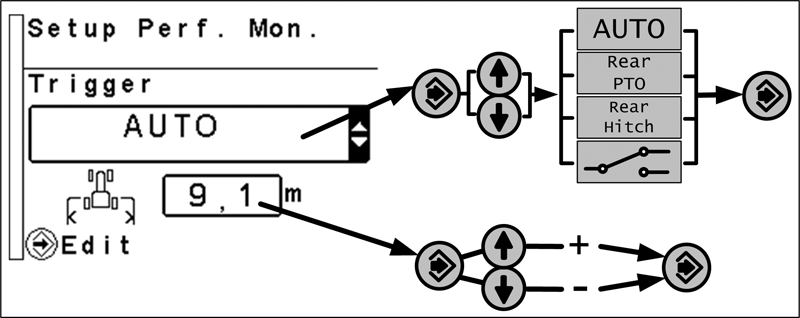

Eingaben für die Flächenberechnung:

LX1056933
LX1056933-UN-19SEP14

Menütaste so oft drücken, bis gezeigte Seite angezeigt wird.

Im ersten Eingabebereich wird ausgewählt, welche Funktion für die Flächenberechnung genutzt wird. Möglich sind AUTOMATISCH, HECKZAPFWELLE, HECKKRAFTHEBER und GERÄTESCHALTER.

Im zweiten Eingabebereich wird die Arbeitsbreite des Anbaugeräts festgelegt.

Im AUTOMATIK-Modus wird die Funktion für die Flächenberechnung aktiviert, sobald die Heckzapfwelle und/oder der Heckkraftheber eingeschaltet wird.

HINWEIS: Wenn die Flächenberechnung über den Heckkraftheber eingeschaltet werden soll, wird sie erst aktiviert, sobald der Heckkraftheber eine bestimmte Arbeitstiefe erreicht hat (Arbeitstiefe wird vom System automatisch festgelegt).

Im Modus für HECKZAPFWELLE, HECKKRAFTHEBER oder GERÄTESCHALTER wird die Funktion für die Flächenberechnung aktiviert, sobald die ausgewählte Komponente eingeschaltet wird.

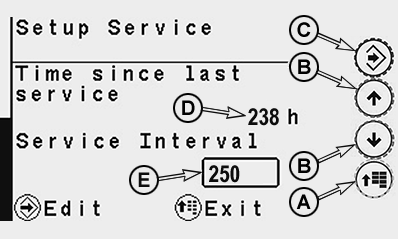

Wartungsintervalle

LX1056931
LX1056931-UN-17SEP14

LX1056932
LX1056932-UN-18SEP14

A - Menütaste

B - Pfeiltasten

C - Eingabetaste

D - Anzeigefeld für Zeitraum seit letzter Wartung

E - Anzeigefeld für Wartungsintervall

Wartungsintervalle dienen zur Erinnerung, dass die reguläre Wartung für eine Maschine fällig ist.

Menütaste (A) so oft drücken, bis die Seite für weitere Einstellungen angezeigt wird. Mit einer der beiden Pfeiltasten (B) die Seite für Wartungsintervalle aufrufen.

Wenn vom Werk kein Wartungsintervall festgelegt wurde, kann das nächste Wartungsintervall eingetragen werden. Hierzu die Eingabetaste (C) betätigen, mit einer der beiden Pfeiltasten in das Anzeigefeld (E) navigieren und das entsprechende Wartungsintervall eintragen.

Die abgelaufene Zeit (D) entspricht der Anzahl der Betriebsstunden, die vergangen sind, seitdem das Wartungsintervall zurückgesetzt wurde.

Zwanzig Stunden vor Fälligkeit des Wartungsintervalls informiert das System (akustisches Signal) bei jeder Inbetriebnahme den Fahrer über die fällige Wartung, bis das Wartungsintervall zurückgesetzt wird. Hierzu Eingabetaste (C) betätigen und mit einer der beiden Pfeiltasten in das Anzeigefeld (D) navigieren. Beide Pfeiltasten gleichzeitig für die Dauer von ca. 7 Sekunden gedrückt halten, bis “0” erscheint.

Menütaste (A) betätigen, um die Seite zu verlassen. Änderungen werden automatisch gespeichert.

HINWEIS: Maßgebend sind die aufgeführten Wartungsintervalle, wie in Abschnitt “Schmierdienst und periodische Wartung” beschrieben.

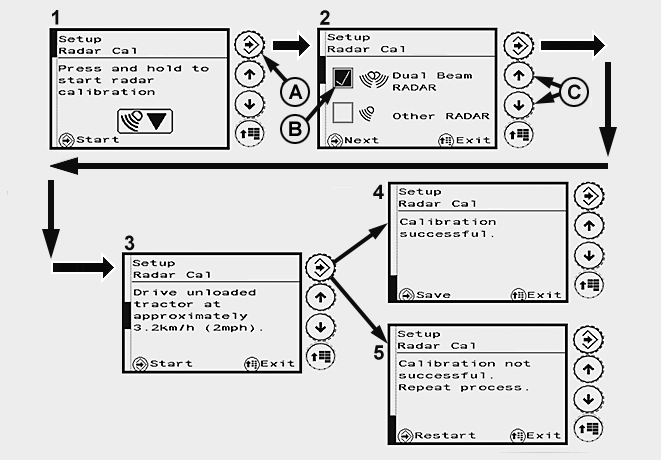

Zweistrahliges John Deere™ Radar kalibrieren (falls vorhanden)

LX210514
LX210514-UN-14APR14

Zweistrahliges John Deere™ Radar kalibrieren

A - Eingabetaste

B - Kontrollkästchen, zweistrahliges John Deere™ Radar aktiviert

C - Pfeiltasten zum Auswählen des Radars

WICHTIG: Radare von Drittanbietern müssen immer manuell kalibriert werden. Siehe Anderes Radar manuell kalibrieren.

Die maximale Stromaufnahme des Radarsensors darf 500 mA nicht überschreiten. Für weitere Informationen siehe Betriebsanleitung des entsprechenden Anbaugeräts.

HINWEIS: Die automatische Kalibrierung nur für das zweistrahlige John Deere™ Radar durchführen.

  1. Menütaste so oft drücken, bis Seite (1) angezeigt wird.

    Eingabetaste (A) gedrückt halten, bis die Seite (2) angezeigt wird.

  2. Auf der Seite (2) mit den Pfeiltasten (C) das Kontrollkästchen (B) für zweistrahliges John Deere™ Radar aktivieren. Eingabetaste drücken, bis die Seite (3) angezeigt wird.

  3. Den unbeladenen Traktor mit einer Geschwindigkeit von ca. 3,2 km/h (2 mph) fahren und die Eingabetaste drücken.

  4. Wird eine der beiden Seiten (4) oder (5) angezeigt, den Traktor anhalten.

    • Bei erfolgreicher Kalibrierung wird die Seite (4) angezeigt. Zum Speichern die Eingabetaste drücken.

    • Bei fehlgeschlagener Kalibrierung wird die Seite (5) angezeigt. Die Eingabetaste drücken, bis die Seite (2) angezeigt wird und die Kalibrierung erneut durchführen.

    HINWEIS: Mit dem John Deere™-Händler Kontakt aufnehmen, wenn die Kalibrierung nach drei Versuchen erfolglos war.

    HINWEIS: Nach erfolgreicher Kalibrierung des Radars die Radgeschwindigkeit an die Radarsensorgeschwindigkeit anpassen. Siehe Fahrgeschwindigkeit an Radarsensorgeschwindigkeit anpassen.

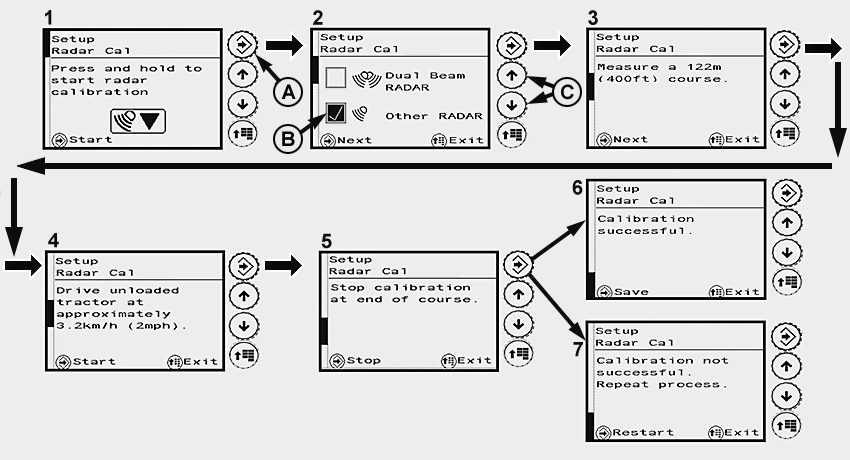

Anderes Radar manuell kalibrieren (falls vorhanden)

LX210512
LX210512-UN-14APR14

Anderes Radar manuell kalibrieren

A - Eingabetaste

B - Kontrollkästchen, anderes Radar aktiviert

C - Pfeiltasten zum Auswählen des Radars

HINWEIS: Die manuelle Kalibrierung nicht beim zweistrahligen John Deere™ Radar durchführen.

Die automatische Kalibrierung nur für das zweistrahlige John Deere™ Radar verwenden. Siehe Zweistrahliges John Deere™ Radar kalibrieren.

Die manuelle Kalibrierung des Radars berechnet die Impulse des Radarsensors in Abhängigkeit zur Fahrgeschwindigkeit. Der Abgleich zwischen Fahr- und Radarsensorgeschwindigkeit wird automatisch durchgeführt.

Vorbereitung:

Traktor unbelastet

Auf einem ebenen, festen, trockenen Untergrund eine Messstrecke von 122 m (400 ft.) abstecken. Am Anfang und am Ende der Messstrecke deutlich sichtbare Markierungen anbringen.

Den Traktor mit ausreichendem Abstand vor die Startlinie der Messstrecke stellen.

Kalibrierung:

  1. Menütaste so oft drücken, bis Seite (1) angezeigt wird.

    Eingabetaste (A) gedrückt halten, bis die Seite (2) angezeigt wird.

  2. Auf der Seite (2) mit den Pfeiltasten (C) das Kontrollkästchen (B) für anderes Radar aktivieren. Eingabetaste drücken, bis die Seite (3) angezeigt wird.

  3. Eingabetaste drücken und die Seite (4) wird angezeigt. Den unbeladenen Traktor mit einer Geschwindigkeit von ca. 3,2 km/h (2 mph) fahren und beim Überfahren der Startlinie die Eingabetaste drücken. Die Seite (5) wird angezeigt.

  4. Beim Überfahren der Ziellinie die Eingabetaste drücken, um die Kalibrierung abzuschließen. Den Traktor anhalten.

  5. Eine der beiden Seiten (6) oder (7) wird angezeigt.

    • Bei erfolgreicher Kalibrierung wird die Seite (6) angezeigt. Zum Speichern die Eingabetaste drücken.

    • Bei fehlgeschlagener Kalibrierung wird die Seite (7) angezeigt. Die Eingabetaste drücken, bis die Seite (2) angezeigt wird und die Kalibrierung erneut durchführen.

    HINWEIS: Mit dem John Deere™-Händler Kontakt aufnehmen, wenn die Kalibrierung nach drei Versuchen erfolglos war.

    HINWEIS: Nach erfolgreicher Kalibrierung des Radars die Radgeschwindigkeit an die Radarsensorgeschwindigkeit anpassen. Siehe Fahrgeschwindigkeit an Radarsensorgeschwindigkeit anpassen.

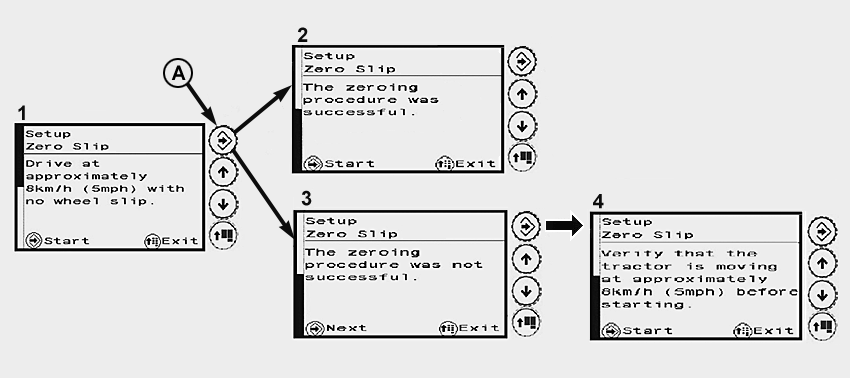

Fahrgeschwindigkeit an Radarsensorgeschwindigkeit anpassen

LX210513
LX210513-UN-06MAY14

Durch Änderungen des Reifenumfangs sind Abweichungen zur tatsächlichen Fahrgeschwindigkeit möglich. Diese Anpassung berechnet den Reifenabrollumfang neu, welcher zur Berechnung der Fahrgeschwindigkeit verwendet wird.

Traktoren mit einem Radarsensor können einen Abgleich zwischen angezeigter und tatsächlich gemessener Fahrgeschwindigkeit vornehmen.

Vorbereitung:

Unbelasteten Traktor im Freien auf einen ebenen, festen, trockenen Untergrund fahren.

Kalibrierung:

  1. Menütaste so oft drücken, bis Seite (1) angezeigt wird.

  2. Den Traktor mit einer Geschwindigkeit von ca. 8 km/h (5 mph) fahren und Eingabetaste (A) drücken.

    HINWEIS: Während der Fahrt sich vergewissern, dass die geforderte Geschwindigkeit von 8 km/h (5 mph) gefahren wird.

    Bei zu geringer Geschwindigkeit wird die Eingabetaste nicht angezeigt und kann nicht betätigt werden.

  3. Sobald eine der beiden Seiten (2) oder (3) angezeigt wird, den Traktor anhalten.

    • Bei erfolgreicher Kalibrierung wird die Seite (2) angezeigt. Zum Speichern die Eingabetaste drücken.

    • Bei fehlgeschlagener Kalibrierung wird die Seite (3) angezeigt. Die Eingabetaste drücken, bis die Seite (4) angezeigt wird.

    Eingabetaste erneut drücken und die Kalibrierung erneut durchführen.

    HINWEIS: Mit dem John Deere™-Händler Kontakt aufnehmen, wenn die Kalibrierung nach drei Versuchen erfolglos war.
