Berührungen von Vorderrad oder Kotflügel mit Traktorkomponenten vermeiden

WICHTIG:

LX245295
LX245295-UN-09JUL15

Nach Veränderungen an Bereifung, Spurweite, Lenkanschlag usw. ist unbedingt zu prüfen, ob es zur Berührung von Rädern oder Kotflügeln mit Traktorkomponenten kommt. Gleiches gilt bei nachträglichem Anbau von Zusatzausrüstungen im Bereich des Traktorvorderteils.

Nachfolgende Prüfung vorsichtig durchführen. Eine Berührung kann einen Schaden verursachen.

ACHTUNG: Während der Prüfung den Motor nicht starten. Lenkvorgang ohne Motorhilfe durchführen.

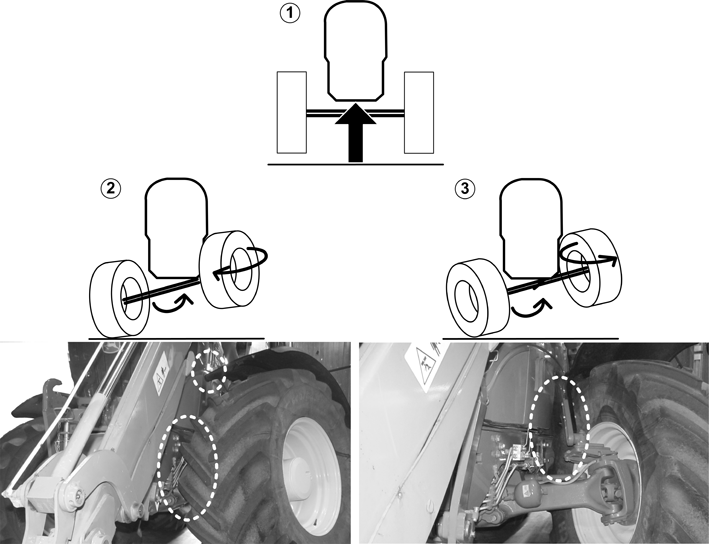

  1. Traktorvorderteil so weit hochbocken, dass die Achse in beide Richtungen bis zum Anschlag gependelt werden kann.

  2. Achse nach links bis zu Anschlag pendeln und Lenkung vollständig nach rechts einschlagen. Abstände von Rad und Kotflügel zu Traktorkomponenten kontrollieren.

  3. Lenkung vollständig nach links einschlagen. Abstände von Rad und Kotflügel zu Traktorkomponenten kontrollieren.

  4. Vorgang mit nach rechts zum Anschlag gependelter Achse widerholen.

WICHTIG: Wenn es zu Berührungen kommt, sind die Lenkanschläge so einzustellen, dass ausreichend Abstand eingehalten wird. Siehe “Hinweise Lenkanschlag einstellen” und “Drehbare Kotflügel und Lenkanschlag einstellen” der entsprechenden Vorderachse in diesem Abschnitt.

Eine Einschraubtiefe der Lenkanschläge von mindestens 10 mm (0.4 in.), muss gewährleistet sein.

HINWEIS: Falls es die Einsatzbedingungen erlauben, kann auch die Spurweite vergrößert werden um Berührungen mit Traktorkomponenten zu vermeiden.
