Gebläse und Luftdüsen

LX1042592-UN-03JUL07

LX1056719-UN-16JUL12

LX007940-UN-15AUG94

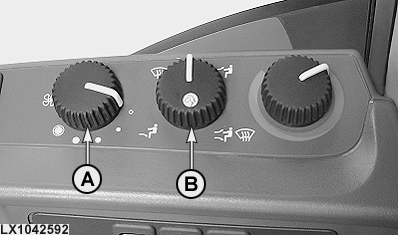

Mit dem Schalter (A) werden die vier Gebläsegeschwindigkeiten gewählt. Mit dem Schalter (B) wird die Verteilung des Luftstromes bestimmt.

Enteisung oder Entfeuchtung der Frontscheibe

Heizung auf maximale Heizleistung stellen. Schalter (B) auf das Symbol (D) stellen und Gebläse mit Schalter (A) auf Stellung 4 schalten.

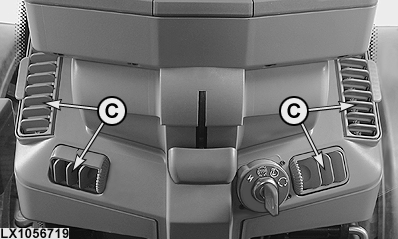

Soll der Luftstrom auf den Fahrer gerichtet werden, Schalter (B) auf das Symbol (E) stellen. Das Gebläse mit dem Schalter (A) einschalten. Zusätzlich kann mit den Luftdüsen (C) der Luftstrom in Richtung und Stärke reguliert werden.

Soll sich der Luftstrom gleichmäßig in der Fahrerkabine verteilen, den Schalter (B) auf das Symbol (F) stellen. Das Gebläse mit dem Schalter (A) einschalten.

Soll der Luftstrom in den Fußraum gerichtet sein, den Schalter (B) auf das Symbol (G) stellen. Das Gebläse mit dem Schalter (A) einschalten.

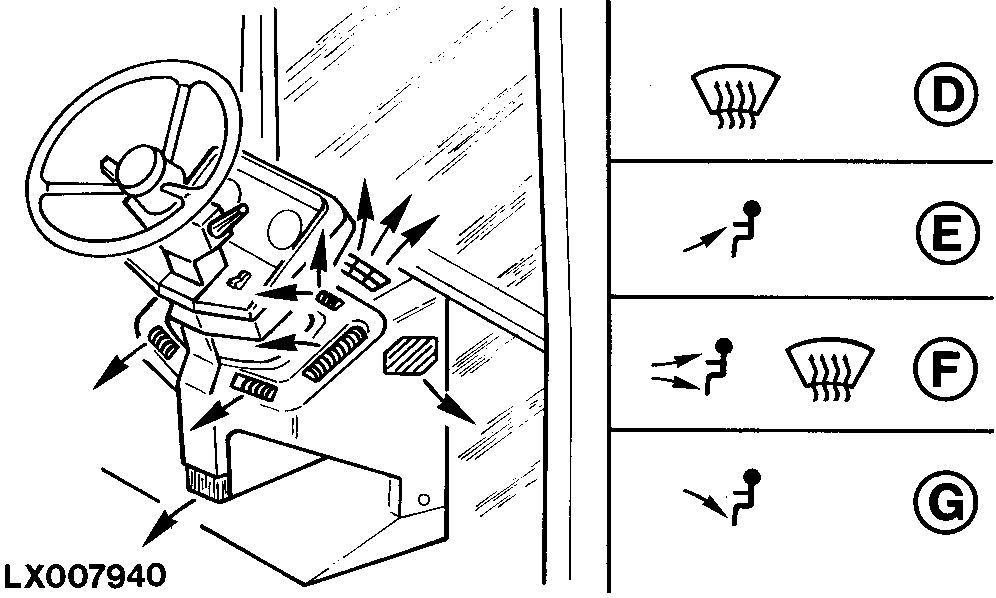

Luftstromverteilung

Schalter (B) in Stellung:

• Symbol (D) = Luftstrom - Frontscheibe
• Symbol (E) = Luftstrom - Fahrer
• Symbol (F) = Luftstrom - Scheiben, Fahrer und Fußraum
• Symbol (G) = Luftstrom - Fußraum
