Getriebe-/Hydrauliköl wechseln und Ansaugsieb reinigen — PowrQuad™ PLUS- oder AutoQuad™ PLUS-Getriebe (6105M bis 6140M)

Getriebe-/Hydrauliköl ablassen

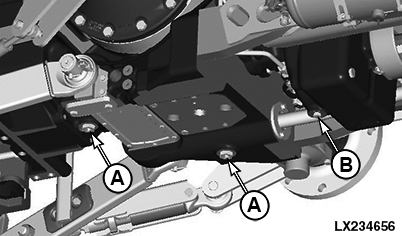

LX234656-UN-09APR15

A - Ablassschraube im Differenzialgehäuse (50 N·m; 37 lb.-ft.)

B - Ablassschraube der Frontantriebskupplung (50 N·m; 37 lb.-ft.)

1. Motor anlassen und einige Hydraulikfunktionen ausführen, damit sich das Öl erwärmt.

2. Traktor waagrecht stellen. Unterlenker, Frontlader, Frontgeräte und sonstige Geräte, die dem Getriebe Öl entnehmen, ablassen.

3. Motor abstellen und Zündschlüssel abziehen.

4. Parksperre einlegen.

5. Ablassschrauben (A) und (B) ausschrauben und Öl in geeigneten Behälter auffangen. Füllmengen siehe Technische Angaben.

   Nach dem Ablassen des Öls die Ablassschrauben (A) und (B) mit neuen Dichtringen versehen und dichtfest anziehen.

Ansaugsieb reinigen und Getriebe-/Hydrauliköl wechseln

1.
   LX1042828-UN-26FEB07

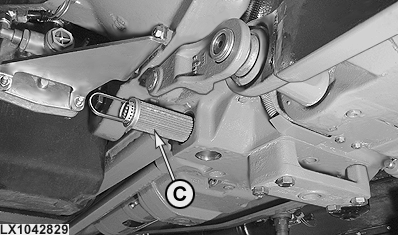

   LX1042829-UN-26FEB07

   Ansaugsieb

   A - Ablassstopfen (50 N˙m; 37 lb.-ft.)

   B - Verschlussschraube (50 N˙m; 37 lb.-ft.)

   C - Ansaugsieb

   Verschlussschraube (B) ausschrauben, Ansaugsieb herausnehmen und in Kraftstoff auswaschen. Einbauort des Ansaugsiebes reinigen. Ansaugsieb wieder einbauen.

---




2. Vor Einfüllen des frischen Öls die Dichtungen erneuern und die Ablassschrauben mit 50 N˙m (37 lb.-ft.) anziehen.

3. Getriebe-/Hydrauliköl in das Getriebegehäuse einfüllen. Füllmengen siehe Technische Angaben.

Ölstand kontrollieren

Motor kurz laufen lassen und einige Hydraulikfunktionen ausführen. Motor abstellen.

10-15 Minuten warten und dann den Ölstand überprüfen. Er soll zwischen den Markierungen des Schauglases liegen. Ist dies nicht der Fall, Ölstand korrigieren.
