Kühlmittel erneuern - bei 4-Zylinder-Motoren

TS281-UN-15APR13

LX1057563-UN-12JUL12

LX1045682-UN-16NOV10

A - Deckel des Ausgleichsbehälters

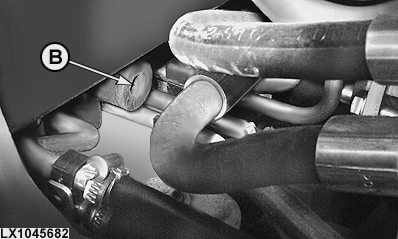

B - Ablassstopfen

ACHTUNG: Den Deckel (A) des Ausgleichsbehälters nicht öffnen, bevor das Kühlmittel unter den Siedepunkt abgekühlt ist! Zuerst Deckel lösen und den Druck ablassen, danach den Deckel ganz abnehmen.

HINWEIS: Der Hinweis zum Wartungsintervall für Motorkühlmittel ist zu beachten.

Das ERSTE Wechselintervall beträgt 6 Jahre oder 6000 Betriebsstunden, sofern die Kühlanlage ausschließlich mit John Deere COOL-GARD II und Premix verbessert wird und das Kühlmittel in den vorgeschriebenen Intervallen geprüft wird. Nach der ersten Wartung kann das PLANMÄSSIGE Intervall (2 Jahre oder 2000 Betriebsstunden) auf 6 Jahre oder 6000 Betriebsstunden erweitert werden, wenn das entsprechende Kühlmittel verwendet und in den vorgesehenen Abständen geprüft wird. Die Empfehlungen Wechselintervalle für Motorkühlmittel bei Dieselmotoren im Abschnitt Betriebsstoffe in diesem Handbuch befolgen.

1. Den Heizungsregler in der Kabine ganz nach rechts drehen.

2. Deckel (A) erst lösen und dann ganz abnehmen.

3. Behälter unter die Ablassöffnung stellen, um das Kühlmittel aufzufangen. Ablassstopfen (B) öffnen.

Nachdem das Kühlmittel abgelaufen ist, den Ablassstopfen (B) schließen und mit vorgeschrieben Drehmoment festziehen.

Prüfpunkt	Maß	Spezifikation
Kühlmittel - Ablassstopfen	Drehmoment	4—5 N·m 3—3.7 lb.-ft.

WICHTIG: Niemals kaltes Wasser oder Kühlmittel in den heißen Motor füllen. Warmes Wasser verwenden oder warten, bis Motor abgekühlt ist.

ACHTUNG: Vor jedem Anlassen des Motors, Haube schließen.

Motor anlassen und bis zur Betriebstemperatur laufen lassen. Motor abstellen und die Anlage entleeren.

Ablassstopfen wieder schließen und die Anlage mit klarem Wasser füllen.

Motor anlassen und wieder bis zur Betriebstemperatur laufen lassen. Motor abstellen und die Anlage wieder entleeren.

Ablassstopfen schließen und die Anlage mit dem vorgeschriebenen Kühlmittel (siehe Abschnitt Betriebsstoffe) bis zur max. Markierung befüllen.

Motor starten und 5 Minuten laufen lassen.

Motor abstellen und Kühlmittel bis max. Markierung auffüllen.

Motor starten und auf Betriebstemperatur bringen.

Motor abstellen und Kühlmittel bis max. Markierung auffüllen.

Deckel (A) wieder anbringen und verschließen.

Für eine gute Kühlwirkung ist auch äußere Reinhaltung des Kühlers notwendig. Schmutz und Öl entfernen und verbogene Kühlerlamellen vorsichtig richten.
