AutoQuad Plus hajtómű — Beállítások

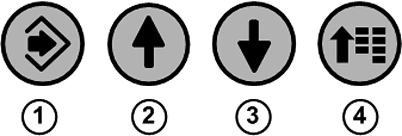

LX1056690-UN-04JUL12

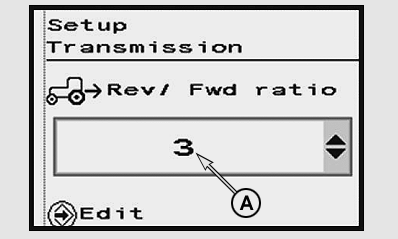

LX1056692-UN-09JUL12

Hajtómű oldal, előre/hátrameneti sebesség aránya

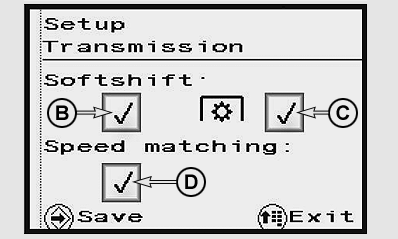

LX1056691-UN-09JUL12

Hajtómű oldal, beállítások

1 - Megerősítés gomb

2 - Felfelé nyíl gomb

3 - Lefelé nyíl gomb

4 - Menü gomb

A - Előre/hátra sebesség arány ablak

B - Lágy kapcsolás, ellenőrző ablak

C - TLT működés, ellenőrző ablak

D - Sebesség illesztés, ellenőrző ablak

A — Előre/hátrameneti sebesség arány kiválasztás

Az arányt +3 és -3 között lehet változtatni, a digitális kijelző segítségével.

Ehhez, nyomja meg a menü gombot (4), amíg a hajtómű oldal meg nem jelenik.

Nyomja meg a jóváhagyás gombot (1), és válassza ki a megfelelő arányt a beviteli ablakban (A), a (2) vagy (3) nyilakkal.

Mentse el a változást a jóváhagyás gomb megnyomásával.

Nyomja meg a menü gombot (4) a kilépéshez.

MEGJEGYZÉS: Ha az automata sebességváltás be van kapcsolva, a beállított legmagasabb fokozat prioritást élvez a programozott összefüggés fölött.

B — Lágy kapcsolás sebesség váltáskor

Ha ez az opció aktiválva van, a motor fordulatot az elektronika ideiglenesen harmonizálja egy simább kapcsolás érdekében.

Lágy kapcsolás (B) be- és kikapcsolása, a következő:

Ehhez, nyomja meg a menü gombot (4), amíg a hajtómű oldal meg nem jelenik. Nyomja meg a nyíl gombot (3), majd nyomja meg a jóváhagyás gombot (1). Kapcsolja be- és ki az ellenőrző ablakot (B), a nyíl gombok (2), vagy (3) segítségével. Mentse el a változást a jóváhagyás gomb megnyomásával.

Szükség esetén kapcsolja be-ki a TLT működést (C), a következők szerint:

Nyomja meg a jóváhagyás gombot (1), és kapcsolja be- vagy ki az ellenőrző ablakot (C), a nyíl gombok (2) vagy (3) segítségével. Mentse el a változást a jóváhagyás gomb megnyomásával.

Nyomja meg a menü gombot (4) a kilépéshez.

Ezt követően a motor fordulatszám a következő módon illeszthető:

• Mindig ki van kapcsolva, ha az (B) funkció nincs aktiválva
• Be van kapcsolva, de ez nem vonatkozik a TLT működésre, ha csak a (B) funkció van aktiválva
• Mindig be van kapcsolva, ha a (B) és a (C) funkció is aktiválva van

D — Sebesség illesztés a tartományok váltásánál

Amennyiben ezt az opciót bekapcsolja, akkor ha menet közben tartományt vált - kb. 7 km/h (4.4 mph) fölött - a hajtómű automatikusan kiválasztja a sebességhez illeszkedő fokozatot. Ez az automatikus funkció felülbírálható, ha megnyomja a fokozatváltó gombot, a tartomány váltásakor.

Sebesség illesztés (D) be- és kikapcsolása, a következő:

Ehhez, nyomja meg a menü gombot (4), amíg a hajtómű oldal meg nem jelenik. Nyomja meg a nyíl gombot (3), és válassza ki az ellenőrző ablakot (D) a jóváhagyás gombbal (1). Kapcsolja be- és ki az ellenőrző ablakot (D), a nyíl gombok (2) vagy (3) segítségével. Mentse el a változást a jóváhagyás gomb megnyomásával.

Nyomja meg a menü gombot (4) a kilépéshez.

E — Motor fordulatszám tartás potenciométer

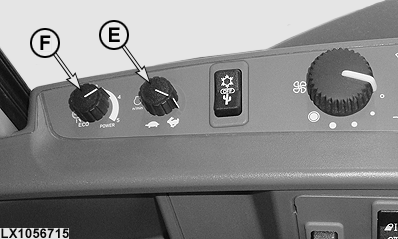

LX1056715-UN-13JUL12

E - Motor fordulatszám tartás potenciométer

F - Automata sebességváltás potenciométer

A legalacsonyabb beállítható a motor fordulatszám 1050 f/perc. A legmagasabb beállításban a motor a maximális fordulaton járhat. Ezen két beállítás között bármely motorfordulat beállítható. Ha nem használja a TLT-t, a potenciométert (E) maximális fordulatszám állásba kell állítani, vagy ki kell kapcsolni, "off" állás.

F — Automata sebességváltás potenciométer

Különböző üzemeltetési módokat lehet a potenciométerrel (F) beállítani.

FONTOS: Az "ECO üzemmód" CSAK könnyű szántóföldi munkák végzésére és közúti szállításra alkalmas, ha a vontatott teher nem túl nagy.

Eco mód: Gázkar/gázpedál a maximális fordulat irányában 85%-nál jobban előrenyomva és a motorfordulat 1872 fordulat/perc felett van: A hajtómű felkapcsol.
Gázkar/gázpedál a maximális fordulat irányában 55%-nál jobban előrenyomva és a motorfordulat 1300 fordulat/perc alatt van: A hajtómű visszakapcsol.
Gázkar/gázpedál a maximális fordulat irányában 55%-nál kevésbé előrenyomva és a motorfordulat 1100 fordulat/perc alatt van: A hajtómű visszakapcsol.

Power üzemmód: Gázkar/gázpedál a maximális fordulat irányában 85%-nál jobban előrenyomva és a motorfordulat 2280 fordulat/perc alatt van: A hajtómű felkapcsol.
Gázkar/gázpedál a maximális fordulat irányában 55%-nál jobban előrenyomva és a motorfordulat 1720 fordulat/perc alatt van: A hajtómű visszakapcsol.
Gázkar/gázpedál a maximális fordulat irányában 55%-nál kevésbé előrenyomva és a motorfordulat 1100 fordulat/perc alatt van: A hajtómű visszakapcsol.

Köztes beállítás: A motor fordulatszámok, melyeknél a hajtómű kapcsol, az (F) potenciométerrel változtathatók, ezzel egy köztes szintre állítható be a kapcsolási pont az Eco és Power üzemmódok értékei között.
