A külső szeleptömbök vezérlő karjai

LX1056707-UN-05SEP12

LX1056708-UN-12JUL12

LX1046218-UN-22JUN11

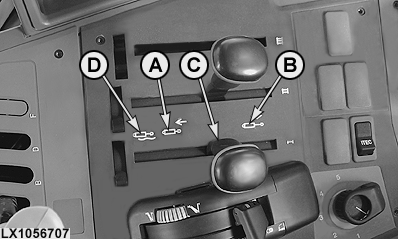

A - Visszahúz

B - Kitol

C - Semleges helyzet

D - Úszó helyzet

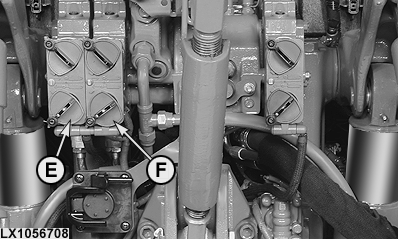

E - Külső hidraulika szelep I

F - Külső hidraulika szelep II

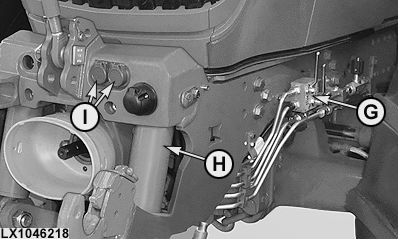

G - Lezárószelep

H - Mellső hárompont-emelő

I - Mellső csatlakozó

A vezérlő karoknak négy helyzete van.

(A) — Visszahúzás helyzetben a vezérlő munkahenger visszahúz.

(B) — Kitolás helyzetben a vezérlő munkahenger kitol.

(C) — Semleges helyzetben a vezérlő munkahenger helyben marad.

(D) — Úszó állásban (a dugattyú szabadon mozog belül a vezérlő munkahengerben), a felkapcsolt munkagép követi a talajfelszínét.

MEGJEGYZÉS: Ha további kihelyezett szelepeket használ, akkor minden egyes hidraulikus funkció kikapcsolásához kapcsolja a vezérlő kart semleges helyzetbe.

VIGYÁZAT: Balesetveszély áll fenn, amikor mellső hárompont és mellső hidraulika csatlakozók vannak felszerelve!

Győződjön meg róla, hogy az I és II SCV-ket nem használja két berendezés.

I SCV szelep használata:

• Amikor az I. SCV szelepet (E) használja, győződjön meg róla, hogy az elzárószelep (G) zárva van.
• Amikor a mellső hárompontot (H) használja, győződjön meg róla, hogy az elzárószelep ki van nyitva, és nincs másik munkaeszköz rákapcsolva az I. SCV szelepre.

II SCV szelep használata:

• Amikor a II. SCV szelepet (F) használja, győződjön meg róla, hogy nincs másik munkagép rákapcsolva a mellső hidraulika csatlakozóra (I).
• Amikor a mellső hidraulika csatlakozókat (I) használja, győződjön meg róla, hogy nincs másik munkagép rákapcsolva a II SCV szelepre (F).
