Sprawdzenie zaczepu do przyczep sterowanego zewnętrznie pod kątem zużycia

UWAGA:

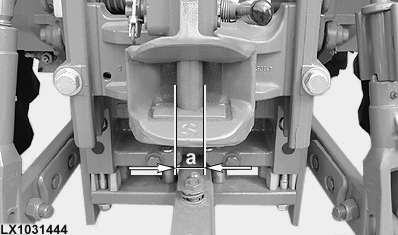

LX1031444
LX1031444-UN-23SEP03

Sworzeń zaczepu o prostych bokach

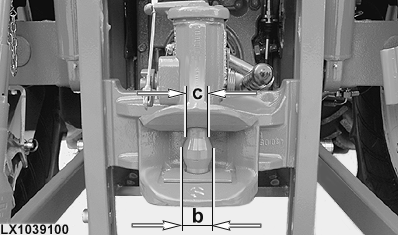

LX1039100
LX1039100-UN-11JUL06

Sworzeń zaczepu w kształcie kuli

Części, które osiągnęły lub przekroczyły swoją granicę zużycia muszą być wymienione na nowe.

Sprawdzić średnice (a, b i c) sworznia zaczepu.

PozycjaWielkość pomiarowaSpecyfikacja
Sworzeń zaczepu o prostych bokachGranica zużycia lub średnica (a)min. 29 mm min. 1.14 in.
Sworzeń zaczepu w kształcie kuliGranica zużycia lub średnica (b)min. 36,5 mm min. 1.44 in.
Sworzeń zaczepu w kształcie kuliGranica zużycia lub średnica (c)min. 27 mm min. 1.06 in.

LX1047991
LX1047991-UN-23SEP09

Sprawdzić luz pionowy (d) sworznia zaczepu.

PozycjaWielkość pomiarowaSpecyfikacja
Sworzeń zaczepuLuzmaks. 2,5 mm maks. 0.1 in.

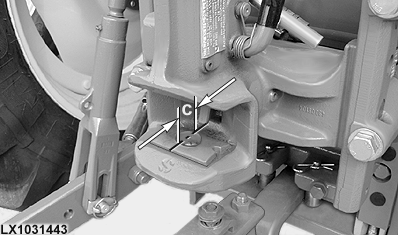

LX1031443
LX1031443-UN-23SEP03

Sprawdzić średnicę (c) otworu na sworzeń.

PozycjaWielkość pomiarowaSpecyfikacja
Dolny otwór na sworzeń (w kierunku jazdy) Granica zużycia lub średnicamaks. 34,0 mm (owal) maks. 1.33 in. (owal)

LX1047992
LX1047992-UN-23SEP09

Sprawdzić grubość (e) płyty zużywalnej.

PozycjaWielkość pomiarowaSpecyfikacja
Płyta zużywalnaGrubośćmin. 6 mm min. 0.24 in.

Sprawdzić luz dolnej prowadnicy sworznia.

PozycjaWielkość pomiarowaSpecyfikacja
Sworzeń w dolnej prowadnicy sworzniaLuzmaks. 2,5 mm maks. 0.1 in.

Sprawdzić pod kątem zużycia sworzeń zaczepu lub otwór.

PozycjaWielkość pomiarowaSpecyfikacja
Sworzeń i otwór zaczepuZużyciemaks. 1,5 mm maks. 0.06 in.

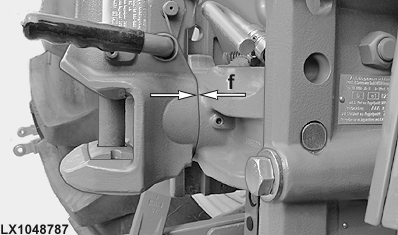

LX1048787
LX1048787-UN-09DEC09

Ustalić luz (f) pomiędzy zaczepem do przyczep i korpusem.

PozycjaWielkość pomiarowaSpecyfikacja
Zaczep do przyczep i korpusLuzmaks. 3,0 mm maks. 0.12 in.

LX24888,00005D3-53-20100830
