Sprawdzenie zaczepu obsługiwanego ręcznie pod kątem zużycia (tylko Włochy i Hiszpania)

UWAGA: Części, które osiągnęły lub przekroczyły swoją granicę zużycia muszą być wymienione na nowe.

LX1031440-UN-23SEP03

LX1031441-UN-23SEP03

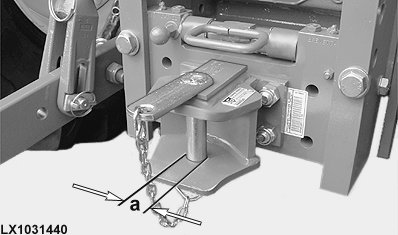

Sprawdzić średnicę (a) sworznia zaczepu.

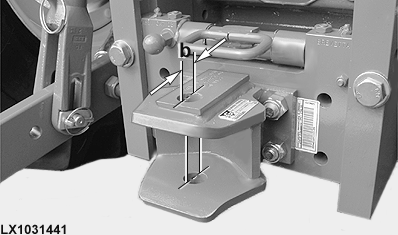

Sprawdzić średnicę (b) otworu na sworzeń.

Specyfikacja sworzni zaczepu kat. 2 o średnicy nominalnej 28,0 mm (1.10 in.)

Pozycja	Wielkość pomiarowa	Specyfikacja
Sworzeń zaczepu	Granica zużycia lub średnica minimalna	26,5 mm 1.04 in.

Pozycja	Wielkość pomiarowa	Specyfikacja
Górne i dolne otwory na sworzeń (mierzone w kierunku jazdy)	Granica zużycia lub maksymalna dopuszczalna średnica	31,0 mm (owalny) 1.22 in. (owalny)

Specyfikacja sworzni zaczepu kat. 3 o średnicy nominalnej 43,0 mm (1.69 in.)

Pozycja	Wielkość pomiarowa	Specyfikacja
Sworzeń zaczepu	Granica zużycia lub średnica minimalna	41,0 mm 1.61 in.

Pozycja	Wielkość pomiarowa	Specyfikacja
Górne i dolne otwory na sworzeń (mierzone w kierunku jazdy)	Granica zużycia lub maksymalna dopuszczalna średnica	46,0 mm (owalny) 1.81 in. (owalny)
