Zaczep do przyczep o regulowanej wysokości

LX1041478-UN-19DEC06

LX1031689-UN-15APR03

LX1031690-UN-15APR03

LX1041479-UN-19DEC06

LX1041480-UN-19DEC06

A - Dźwignia regulacji wysokości

B - Przycisk blokujący

C - Dźwignia uruchamiająca

D - Kołek wskaźnikowy

Ciągnik może być wyposażony w jedną z czterech różnych wersji zaczepu (1 - 4), które są obsługiwane w różny sposób.

Wysokość wszystkich zaczepów może być regulowana za pomocą dźwigni (A).

W zaczepie wersji 1 trzeba dodatkowo wcisnąć przycisk blokujący (B).

Zaczepy mogą być otwierane i zamykane za pomocą dźwigni (C).

Zaczepy 3 i 4 zamykają się, gdy oko dyszla przyczepy zostanie wprowadzone do zaczepu. Zaczepy 3 i 4 mogą być również obsługiwane z siedziska operatora przy pomocy sterowania zewnętrznego.

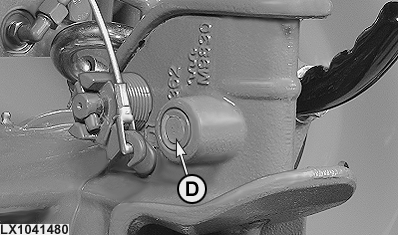

Zaczepy 3 i 4 są zablokowane, gdy kołek wskaźnikowy jest wyrównany z powierzchnią obudowy.

WAŻNE: Używać tylko przyczepy z dyszlem o oku dopasowanym do średnicy sworznia zaczepu.

Zaczepy obrotowe nigdy nie mogą być wykorzystywane do holowania przyczep z dyszlami obracającymi się względem przyczepy.

Maksymalne dopuszczalne statyczne obciążenia pionowe oraz masy holowanych ładunków podano w sekcji "Specyfikacje".

WSKAZÓWKA: Części zaczepu do przyczep ulegające zużyciu mogą być sprawdzane podczas normalnej obsługi okresowej. Patrz odpowiednia sekcja Obsługa. W razie potrzeby wymienić.
