Używanie składanej ramy ochronnej

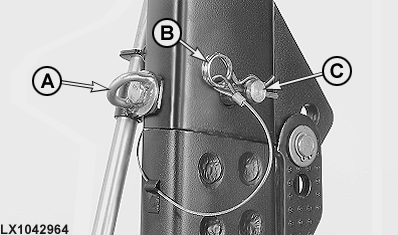

LX1042964-UN-09JUL07

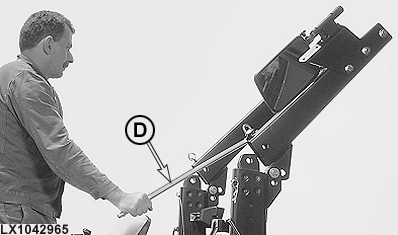

LX1042965-UN-09JUL07

A - Śruby

B - Sworznie szybkozwalniające

C - Sworznie

D - Uchwyt

UWAGA: Jeśli przez krótki czas, ciągnik jest używany ze złożoną ramą ochronną (np. podczas wjeżdżania do niskiego budynku), zachować szczególną ostrożność. NIE zapinać pasa bezpieczeństwa przy opuszczonej ramie ochronnej.

Rozłożyć ramę ochronną natychmiast po rozpoczęciu pracy w normalnych warunkach.

Poluzować śruby (A) po obu stronach. Wyjąć kołki zatrzaskowe (B) i sworznie (C) z obu stron. Używając uchwytu (D) ostrożnie opuścić ramę ochronną do tyłu.

Zabezpieczyć ramę z obu stron przy pomocy sworzni (C) i kołków zatrzaskowych (B).
