Siedzisko pneumatyczne Comfort — MSG95GL

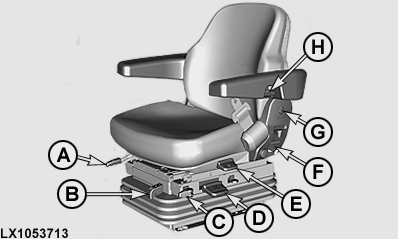

LX1053713-UN-27JUL11

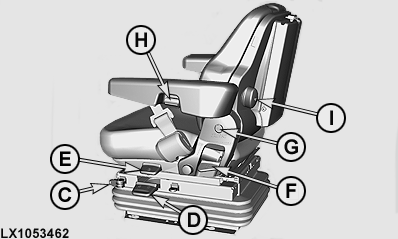

LX1053462-UN-27JUN12

UWAGA: Regulować siedzisko tylko przy zatrzymanym ciągniku.

WAŻNE: Podczas regulacji siedziska istnieje ryzyko przyciśnięcia. Przedmioty umieszczone w kabinie mogą ograniczać wolną przestrzeń. Upewnić się, że zachowana jest wystarczająca odległość w stosunku do sąsiednich elementów, aby zapobiec kolizji. Przypadkowy kontakt z elementami sterowniczymi może spowodować zadziałanie ciągnika lub narzędzia.

WAŻNE: Przyjąć jako zasadę, że podczas jazdy ciągnikiem siedzisko operatora ma być prawidłowo ustawione i zablokowane w kierunku jazdy.

• A — Regulacja do przodu/do tyłu

  Pociągnąć dźwignię (A) do góry i przesunąć siedzisko w żądane położenie. Pozwolić, aby dźwignia wskoczyła na swoje miejsce.

• B — Skala wskaźnika regulacji według masy i wzrostu operatora

  Zielony znak na skali wskazuje, czy ustawienie masy lub wysokości jest prawidłowe.

• C — Regulacja zawieszenia do przodu/do tyłu
  • Dźwignia (C) do przodu - zawieszenie nie porusza się do przodu/do tyłu
  • Dźwignia (C) do tyłu - zawieszenie porusza się do przodu/do tyłu

• D — Dostosowanie do masy operatora

  Wykonując regulację dostosowania siedziska do masy operatora, operator musi siedzieć na siedzisku. Aby wyregulować siedzisko do masy operatora, uruchomić silnik, pozwolić, aby siedzisko osiadło, następnie pociągnąć dźwignię (D) do góry lub nacisnąć w dół, aż na skali wskaźnika (B) pojawi się zielony znak.

  WSKAZÓWKA: Siedzisko operatora można wyregulować do masy 50-130 kg (110-285 lb).

• D — Regulacja wysokości

  Po dostosowaniu siedziska do ciężaru operatora, można dowolnie ustawić jego wysokość. Aby wyregulować wysokość, pociągnąć dźwignię (D) do góry do oporu lub popchnąć ją w dół do oporu. Na skali wskaźnika (B) musi pojawić się zielony znak. Jeśli podczas regulacji wysokości zostanie osiągnięta górna lub dolna granica, ustawić wysokość nieco niżej lub wyżej, aby zapewnić minimum ruchu w górę i w dół (zawieszenie).

• E — Obrót

  WAŻNE: Obracać siedzisko w lewo tylko przy wsiadaniu i wysiadaniu.

  Funkcja obrotu siedziska jest obsługiwana dźwignią (E) w następujący sposób:

  Pociągnięcie dźwigni w górę umożliwia swobodny obrót siedziska w lewo i w prawo o 15°. Naciśnięcie dźwigni w dół blokuje siedzisko w najbliższym położeniu oddalonym o 7,5°.

  WSKAZÓWKA: W przypadku wersji z dźwignią wielofunkcyjną na podłokietniku, obracać siedzisko operatora w lewo tylko o 7,5°. Unikać kolizji z kierownicą.

• F — Regulacja pochylenia oparcia

  Pociągnąć dźwignię (F) do góry i przytrzymać. Ustawić oparcie pod odpowiednim kątem i pozwolić, aby dźwignia zatrzasnęła się z kliknięciem.

• G — Regulacja wysokości podłokietników

  Po obu stronach zdjąć pokrywę (G) i poluzować nakrętki sześciokątne. Ustawić podłokietniki w żądanych położeniach i dokręcić nakrętki sześciokątne.

• H — Regulacja pochylenia podłokietników

  Pokrętło (H) umożliwia regulację pochylenia podłokietnika (bezstopniowo). Aby opuścić podłokietnik o 30°, wcisnąć regulator pochylenia podłokietnika (H) w podłokietnik.

• I — Regulacja podpory lędźwiowej oparcia

  Wyregulować położenie podpory lędźwiowej pokrętłem (I).
