Cięgła dolne szybkosprzęgu (typu hakowego)

LX1033644-UN-17MAY04

Te cięgła dolne są przeznaczone dla kul narzędzi kategorii III.

WAŻNE: Kule muszą mieć prawidłowy rozmiar.

Kategoria	Średnica kuli (a)
III	64 mm (2.5 in.)

Używanie haków szybkosprzęgu

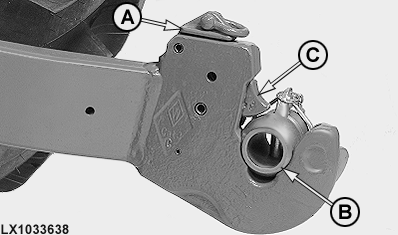

LX1033638-UN-17MAY04

Hak szybkosprzęgu obsługiwany ręcznie

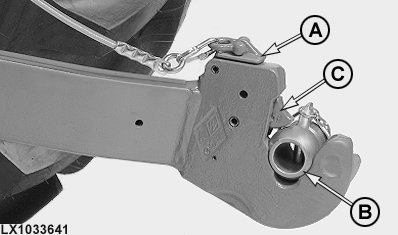

LX1033641-UN-17MAY04

Hak szybkosprzęgu obsługiwany przy pomocy linki sterującej

A - Dźwignia

B - Kulka

C - Kołek

Szybkosprzęg jest obsługiwany przy pomocy dźwigni (A), która może być uruchamiana ręcznie lub poprzez linkę sterującą.

WAŻNE: Upewnić się, że haki szybkosprzęgu są zablokowane:

Dźwignia (A) musi się stykać z hakiem szybkosprzęgu, nie może być zauważalnego luzu kuli (B) i sworzeń (C) musi obejmować kulę.

Jeśli haki szybkosprzęgu są wyposażone w linkę sterującą, zwrócić uwagę na prowadzenie linki po przyłączeniu narzędzia. Jeśli linka nadmiernie zwisa lub zaplącze się w podłoże albo gałęzie, haki mogą się przypadkowo otworzyć.

Blokowanie haków cięgieł dolnych

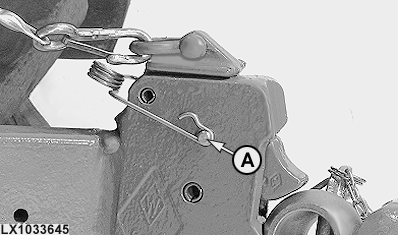

LX1033645-UN-17MAY04

A - Zestaw części zabezpieczających

UWAGA: Jeśli przyłączone jest narzędzie o nierównomiernie rozłożonym obciążeniu (np. kosiarki zawieszane z boku) lub podczas jazdy wśród wysokich krzewów i drzew (np. praca w lesie), cięgła dolne muszą być zabezpieczone przed przypadkowym otwarciem.

Użyć zestawu części John Deere AL165485 do zabezpieczenia obu haków szybkosprzęgu.

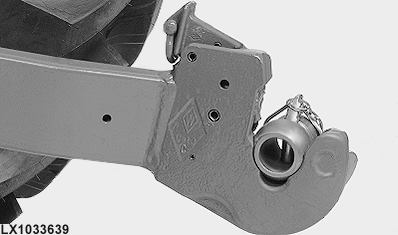

LX1033639-UN-17MAY04

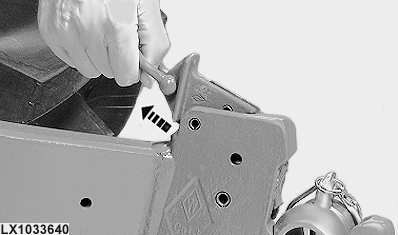

LX1033640-UN-17MAY04

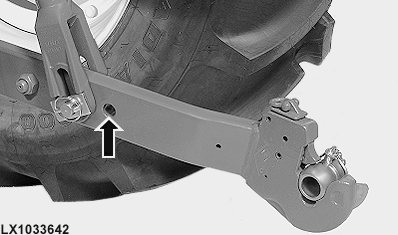

WSKAZÓWKA:

LX1033642-UN-17MAY04
