Cięgła górne szybkosprzęgu (typu hakowego)

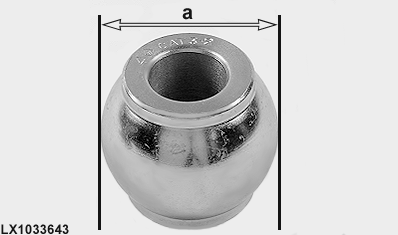

LX1033643-UN-17MAY04

To cięgło górne jest przeznaczone dla narzędzi z kulami kategorii III.

WAŻNE: Kula musi mieć prawidłowy rozmiar.

Kategoria	Średnica kuli (a)
III	60 mm (2.4 in.)

Używanie haka szybkosprzęgu

LX1031601-UN-16SEP04

Hak szybkosprzęgu obsługiwany ręcznie

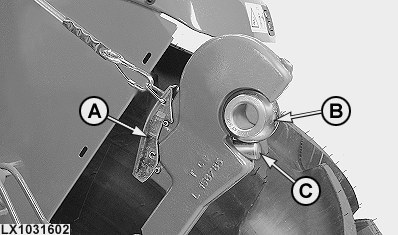

LX1031602-UN-16SEP04

Hak szybkosprzęgu obsługiwany przy pomocy linki sterującej

A - Dźwignia

B - Kulka

C - Kołek

Szybkosprzęg jest obsługiwany przy pomocy dźwigni (A), która może być uruchamiana ręcznie lub poprzez linkę sterującą.

WAŻNE: Upewnić się, że hak szybkosprzęgu jest zablokowany:

Dźwignia (A) musi się stykać z hakiem szybkosprzęgu, nie może być zauważalnego luzu kuli (B) i sworzeń (C) musi obejmować kulę.
